Messagepar Eddy » Dim 18 Mar 2012 14:57

Et bien voilà...
Regroupons les questions /réponses ici ;-)
Vagussement vôtre,
Eddy

N'oubliez pas de visiter le site VAGUS-VAGRANT
Avatar de l’utilisateur
Eddy
Administrateur
Administrateur

Messages: 17592
Inscription: Mer 7 Juin 2006 18:01
Localisation: Pont sur Yonne (89)

Re: TRUCS & ASTUCES de MODELISTES/MAQUETTISTES

Messagepar Coyote66 » Dim 18 Mar 2012 16:22

Merci CHEF.....
Avatar de l’utilisateur
Coyote66
Membre regulier
Membre regulier

Messages: 338
Inscription: Jeu 8 Sep 2011 09:49
Localisation: Plein sud >>> Perpignan

Re: TRUCS & ASTUCES de MODELISTES/MAQUETTISTES

Messagepar eclusier95 » Dim 18 Mar 2012 16:26

aller pour une fois j'ouvre les hostilités :D

voila je voudrais savoir si l'ont peux remplacer le sinto par de la pate a bois et si la réponse est non pourquoi ?
ensuite pouvez vous me dire le matériel a avoir pour la fabrique d'un arbre d'hélice tube etc etc ainsi que la longueur a respecter si il le faut ?
et une petite liste de ce qu'il faut avoir pour le faire fonctionné , c'est a dire moteur , variateur , si il faut des cardant ? batterie etc etc

je sent que ce poste est pour moi et que surtout il va me plaire :1872: :1757: :1869: :1852: peut ètre pas a vous tous a force :1854: je vais soulé avec mes questions :mrgreen:

merci pour ce post eddy
Avatar de l’utilisateur
eclusier95
Membre regulier
Membre regulier

Messages: 287
Inscription: Jeu 25 Aoû 2011 14:58

Re: TRUCS & ASTUCES de MODELISTES/MAQUETTISTES

Messagepar Claude dit Oldsail » Dim 18 Mar 2012 16:50

Hello
Il va falloir aussi un "post" pour regrouper les bonnes adresses!!!
La synto, c'est mieux et surtout compatible avec les peintures et resines que nous employons sur nos maquettes.
Pour des modeles de moins de 50 cm de long, tu peux faire tes helices et ton arbre d'hélices toi même, il y a eu un article dans le "RC Marine" traitant de la construction de la "Glebre" Un escorteur cotier en carton.C'est valable parce qu'on utilise du matos de récupe, comme la tole de boites de conserve, des rayons de velo, voir un stylo "bic", ou des bouts de tubes en laiton.MAIS c'est pour des helices allant de 25 à 30/35 mm de diametre.Au dessus la charge sur l'helice est trop forte.
Mais pour les autre modeles on trouve facilement les tubes "d'étembot", et des helices plastiques ou laitons, adaptées aux modeles.
Celui qui n'a pas essayé, a peu de chance de réussir
Avatar de l’utilisateur
Claude dit Oldsail
Membre regulier
Membre regulier

Messages: 52
Inscription: Mar 21 Fév 2012 19:22
Localisation: Querqueville prés de Cherbourg, aux portes de la Hague

Re: TRUCS & ASTUCES de MODELISTES/MAQUETTISTES

Messagepar eclusier95 » Dim 18 Mar 2012 16:56

ok alors j'attend de voir avec les pros ainsi que toi claude ,pour m'expliquer ou voir me faire un croquis ainsi que le matos a acheté pour faire un arbre d'hélice et un tube d'étambot .
car j'en est vu a tous les prix mais bon après le quel prendre quel diamètre etc etc tous ces détailles ont ne peux que les apprendre vers vous et ce genre de forum.

merci en tous cas

est ce que ce genre de tube irai pour moi ?

Arbre 4mm et tube d'étambot 175mm. Longueur d'arbre 186mm Filetage M4 je supose que si je prend du M4 je dois aussi prendre une hélice en M4 cela va de soit non ?
Avatar de l’utilisateur
eclusier95
Membre regulier
Membre regulier

Messages: 287
Inscription: Jeu 25 Aoû 2011 14:58

Re: TRUCS & ASTUCES de MODELISTES/MAQUETTISTES

Messagepar gaëtan » Dim 18 Mar 2012 18:30

tout d' abord merci a Eddy de nous avoir ouvert ce nouveau post qui a mon avis va faire coulé pas mal d' octé :1850:
tube d'étambot a 175 mm me parait énorme sur celui que je suis en train de faire j' ai 140 mm et 170 pour l' arbre d' hélice, pour le mieux prendre la côte de la longueur nécessaire ci tu a déjà mis les baguettes pas grave prendre un morceaux de baguette le mettre dans le trou jusqu’ à à l' extrémité et faire un trait de crayon le ressortir et mesuré prendre on considération deux mm côté sortie pour garantir une bonne étanchéité et un demi centimètre côté intérieur comme marge de sécurité
tu peut trouvé cette article a 7,50€ pour le tube d' étambot et 2,50€ pour l' hélice en plastique dans a peu près tout les bonne boutique de modélisme, 11€ pour une hélice métal.
ci tu ne la pas sur le plan je te conseil d' en faire un de la surface intérieur et de faire un schéma de ton implantation futur, moteur, cerveau gouvernail, variateur inverseur électronique ou mécanique, important aussi comment tu va actionné le gouvernail prévoir encombrement du palonnier dans ce type de bateau souvent encombrement réduit et tu cogne dans la coque, c'est la raison pour la quel je fait mes transmissions par poulie cranté avec renvoi d'angle ou courroie.
cela te parait un peut compliqué mais t' inquiette on est là, il y a des image sur ce forum ou je montre bien le système de gouverne sur les poste suivant VAGUS, ARC EN CIEL
amicalement Gaëtan
Avatar de l’utilisateur
gaëtan
Membre aux multiples messages ;-)
Membre aux multiples messages ;-)

Messages: 1596
Inscription: Sam 19 Juil 2008 08:23
Localisation: neuf-brisach 68

Re: TRUCS & ASTUCES de MODELISTES/MAQUETTISTES

Messagepar Coyote66 » Dim 18 Mar 2012 19:38

:1698: Pourquoi te casser la tete :1813: , un arbre d'helice (basic sur bague) de 6mm en Ø exterieur (tube) et axe à 4mm (vis M4) tourne autour de 6-7€ (peu etre 8 allé...) Apres, à toi de voir la longueur du tube (C'est la partie qui sera collée avec le bois) L'axe etant plus long bien sur.
Une helice de 40-45mm (vis M4) en plastique, c'est autour de 2-3€ (plus de 10€ en laiton)

Je vais, peu etre, etre direct mais ayant peu de connaissances modelisme et, je pense, peu d'outillages adaptés (un tour surtout) tu evitera les fuites et le bricolo/bricolage

Un arbre d'helice sur roulements c'est beaucoup plus cher, sur mon "THALIA" l'arbre sur roulement en M5 m'a couté plus de 40€ et l'enorme helice (110mm, 4 pales laiton) 65€ (il y a un an)
Avatar de l’utilisateur
Coyote66
Membre regulier
Membre regulier

Messages: 338
Inscription: Jeu 8 Sep 2011 09:49
Localisation: Plein sud >>> Perpignan

Re: TRUCS & ASTUCES de MODELISTES/MAQUETTISTES

Messagepar eclusier95 » Dim 18 Mar 2012 20:16

ok ok demain j'irai voir dans le magasin de modelisme proche de chez moi mais si vous avez des sites a me proposé je suis toute oui ?
donc sinon je note pour demain un arbre de 6mm avec axe de 4mm et hélice de 40/45mm vis m4 ok.
après est ce simple a faire soit mème ? c'est a dire acheté du tube laiton et tige fileté ? car sinon j'ai vue un arbre d'hélice + tube d' 'étambot de 6/135mm vis m4 pour 11€ 70 la aussi le prix me semble correcte mais bon trop long je supose ? donc je vais faire mon repère comme dit gaêtan plus haut.

sur le plan je ne comprend pas ou mettre tout ce dont tu as cité plus haut gaêtan ? car dis donc 9cm de large pfff mais bon sa va le faire au pire celle ci je la fait statique et j'en referai une plus grande que celle ci je ferais tourner.

merci pour ce poste encore eddy car je sent qu'il est pour moi ahahhahaha
Avatar de l’utilisateur
eclusier95
Membre regulier
Membre regulier

Messages: 287
Inscription: Jeu 25 Aoû 2011 14:58

Re: TRUCS & ASTUCES de MODELISTES/MAQUETTISTES

Messagepar Eddy » Dim 18 Mar 2012 20:21

Claude dit Oldsail a écrit:Hello
Il va falloir aussi un "post" pour regrouper les bonnes adresses!!!


Bonne idée.. Mais je compte sur vous pour que ce ne soit pas le ... cirque !!!

Uniquement des liens pour bonnes adresses de modélismes !!
Vagussement vôtre,
Eddy

N'oubliez pas de visiter le site VAGUS-VAGRANT
Avatar de l’utilisateur
Eddy
Administrateur
Administrateur

Messages: 17592
Inscription: Mer 7 Juin 2006 18:01
Localisation: Pont sur Yonne (89)

Re: TRUCS & ASTUCES de MODELISTES/MAQUETTISTES

Messagepar gaëtan » Dim 18 Mar 2012 22:34

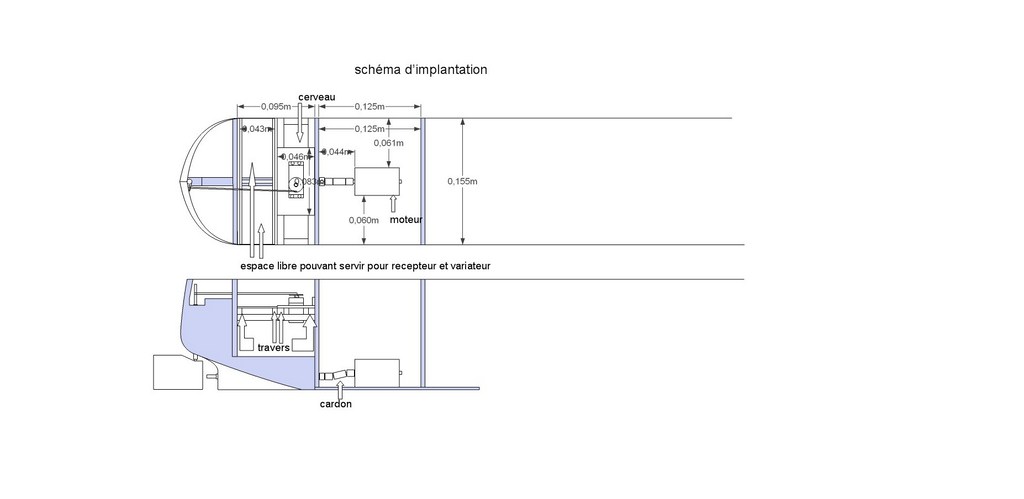

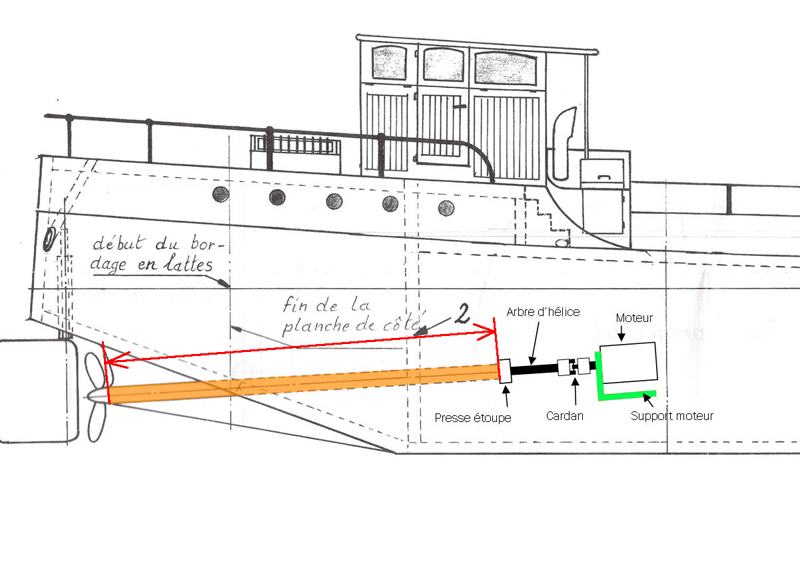

petit exemple pour notre ami l'éclusier pour faire son petit schéma d' implantation, et une petite parenthèse ne t' inquiète pas pour l'espace, j'ai une fois fait un remorqueur de 10 cm de large tout est rentré c'est juste une histoire d'organisation, le ,moteur sera forcément en fonction de la masse que tu aura a déplacé donc qui dit plus petit dit moteur moins puissant = plus petit, = moteur moins gourmand accu plus petit.

je t'ai fait un croquis avec comme base la coque du GERRY,ceux qui est de couleur est la structure forte du bateau

amicalement Gaëtan
Avatar de l’utilisateur
gaëtan
Membre aux multiples messages ;-)
Membre aux multiples messages ;-)

Messages: 1596
Inscription: Sam 19 Juil 2008 08:23
Localisation: neuf-brisach 68

Re: TRUCS & ASTUCES de MODELISTES/MAQUETTISTES

Messagepar Coyote66 » Dim 18 Mar 2012 23:03

Dans ton cas, la largeur importe peu, et puis l'interieur de la cale ne sert que pour les accessoires (variateur accus recepteur, lest eventuel etc etc...)

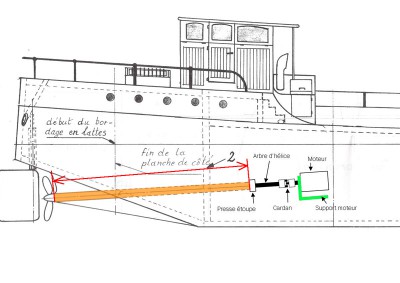

Voila en gros à quoi cela va ressembler: c'est à dire (dans l'ordre) Moteur-Cardan-Arbre d'helice-Tube d'arbre-Helice (Le presse-etoupe est une petite bague qui se sert sur l'arbre à la limite du tube et qui creer la jointure pour les remontées d'eau, de la graisse faisant l'etancheité) et l'helice
Chez ton revendeur modelisme tu doit preciser plusieurs choses:
- le diametre de ton helice, precise en plastique (c'est moins joli mais moins cher qu'en laiton) Le fait d'avoir un petit diametre peu eventuelement te faire passer de M4 à M3 (a voir donc)
- la longueur du tube (j'ai bien dit "le tube") C'est cette partie qui sera inserer et collée dans ta coque. Tu as l'exemple sur ton plan MRB (sur mon croquis je l'ai colorié en orange)
Sur le plan MRB il est de 103mm (introuvable à cette taille). Selon les catalogues tu t'en rapproche avec un modele à 120mm :wink:
Si il ne les as pas , il peu les commander

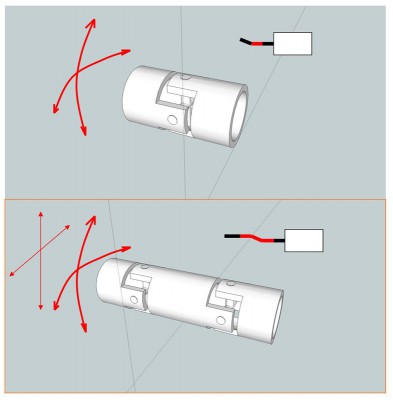

Pour le cardan, il y a deux modeles: le simple ou le double

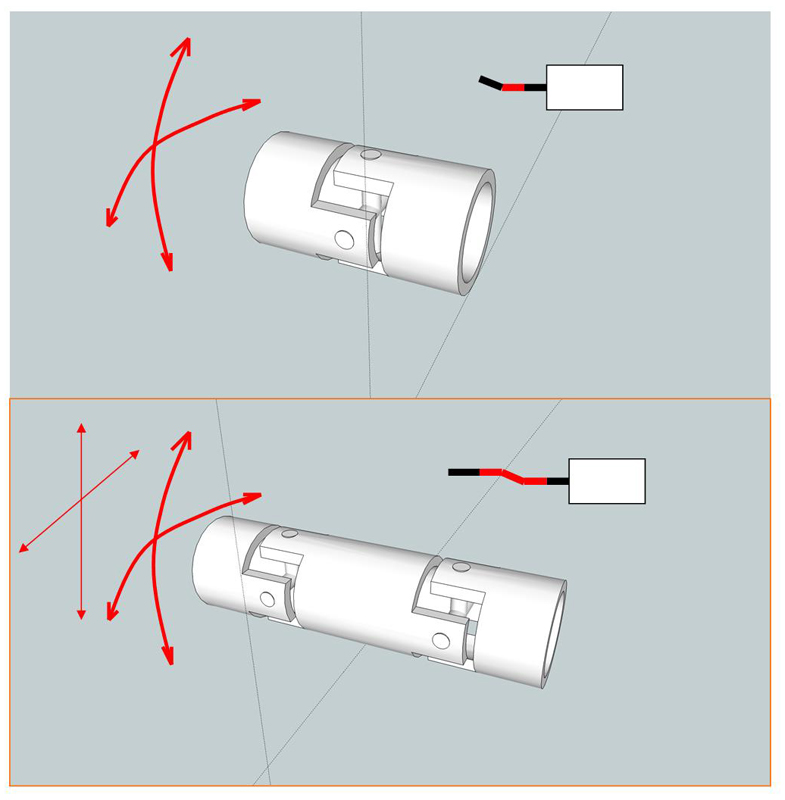

Le simple pourra compenser un decalage sur un angle formé sur les axes de deports du cardan (schema 1) Cela implique un montage soigné et un alignement parfait des axes moteur et arbre
Le double aura la meme particularitée mais en plus il pourra compenser un decalage sur l'axe meme de rotation (schema 2) se qui permet un montage moins centré (mais s'appliquer c est mieux :wink: )

Avatar de l’utilisateur
Coyote66
Membre regulier
Membre regulier

Messages: 338
Inscription: Jeu 8 Sep 2011 09:49
Localisation: Plein sud >>> Perpignan

Re: TRUCS & ASTUCES de MODELISTES/MAQUETTISTES

Messagepar eclusier95 » Lun 19 Mar 2012 08:52

merci a vous yes super je vois çi pour moi sa va mieux ce matin et je file chez le marchant de rêve pour modéliste :D :1872: :1854:
sinon je crois encore avoir fait une méga boulette !!! j'ai collé tout a la colle standard c'est a dire de la colle a bois blanche la je pense avoir tout faut non ?
ceci dis pour le reste gouvernail , arbre d'hélice etc j'ai aps encore donc pas collé il faut que j'en achète au brico une colle multi usage ou multi composant .

merci

ps : enfin bref non je suppose qu'il faut tous mettre dans la cale bien évidement :1757:
bon sinon j'ai fait ce choix dite moi si j'ai bon ou pas ?

voici ;
= Arbre d' hélice Ø4 longueur 130mm sur paliers lisses, filetage M4 Tube d'étambot Ø6 longueur 90mm
= Hélice laiton 4 pales M4 type A Raboesch Gamme 147 - Type A - Filetage M4
= Hauteur du safran: 45m Hauteur totale: 110mm fois 2 pour le gouvernail
= moteur économique à faible consommation.
Particulièrement adapté pour les modèles de bateaux en utilisation avec des hélices à pas faibles.

Tension nominale 12 V
Plage de tension d' alimentation 6 ... 12 V
Régime de rotation à vide 12000 min-1
Consommation à vide 0,4 A
Consommation au rendement maximum 2 A
Consommation au blocage 10 A
Rendement max., sans réducteur 67 %
Longueur du carter, sans l' arbre 50 mm
Diamètre 35,8 mm
Longueur libre de l' arbre 8,5 mm
Diamètre de l' arbre 3,17 mm
Poids 158 g

voila pour un coup total de 52€30 bon pour moi sa va encore après je suppose qu'il manque encore des choses mais bon pour l'instant est ce bon pour vous ?

après je pense que les gouvernails je peux encore les faire moi même donc 2fois 5€40 en moins .

voila a vous de me dires ?
Avatar de l’utilisateur
eclusier95
Membre regulier
Membre regulier

Messages: 287
Inscription: Jeu 25 Aoû 2011 14:58

Re: TRUCS & ASTUCES de MODELISTES/MAQUETTISTES

Messagepar Coyote66 » Lun 19 Mar 2012 09:37

Avant la construction d'une maquette, il te faut faire une liste de tout ce que tu devra acheter (certains elements peuvent se realiser perso ou avec de la recup)
Lors du montage, il ne faut pas s'affoler. Il faut aussi preparer tout ce que l on a besoin par etapes, cela permet aussi echelonner tes achats
Ce que je veux dire par la, c'est que lors des premieres phases de construction, tu sait qu'il te faut "AU MOINS" l'arbre d'helice, l'helice, le cardan et le moteur et c'est toujours plus facile de positionner ces elements lorsque l'interieur de ta coque est encore accessible à travers les couples (apres il te faudra faire avec finesse et tes gros doigts)
Ce temps de construction te permet ensuite de prevoir le reste de l'accastillage (ex: des bouées et autres....) que tu achetera plus tard
Avatar de l’utilisateur
Coyote66
Membre regulier
Membre regulier

Messages: 338
Inscription: Jeu 8 Sep 2011 09:49
Localisation: Plein sud >>> Perpignan

Re: TRUCS & ASTUCES de MODELISTES/MAQUETTISTES

Messagepar eclusier95 » Lun 19 Mar 2012 10:27

oui voila donc pour l'arbre tu m'as dit un de 120mm feras l'affaire donc la ok pour moi c'est noté.
ensuite l'hélice plastique ou laiton pas a droite ou a gauche ?
ensuite un exemple de moteur que je peux prendre ? ainsi que le servo etc etc ?
moi perso je note et je vois ensuite avec le vendeur ces tarifs et ensuite si c'est trop chère la je regarde sur le net.
mais dans un premier temps il me faut savoir quoi prendre car le branchement etc etc moi je n'y connais rien du tous normal aussi c'est la première maquette que je fait de ma vie.
sinon je n'ai pas encore collé le dessus j'ai pas encore façonné le nez ni le cul car justement je voudrais implanté tout ça avant.
et ensuite faire l’étanchéité avec le g4 et aussi peut être avec la sui de bois mélanger a de la colle a l’intérieur du bateau.
Avatar de l’utilisateur
eclusier95
Membre regulier
Membre regulier

Messages: 287
Inscription: Jeu 25 Aoû 2011 14:58

Re: TRUCS & ASTUCES de MODELISTES/MAQUETTISTES

Messagepar eclusier95 » Lun 19 Mar 2012 12:04

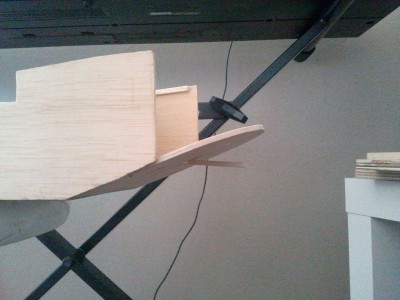

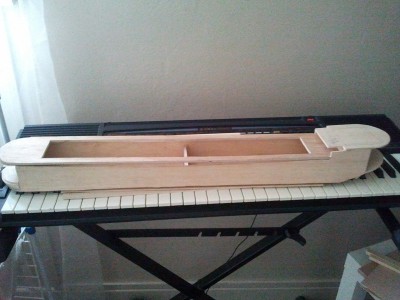

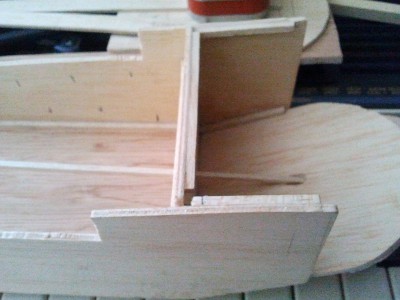

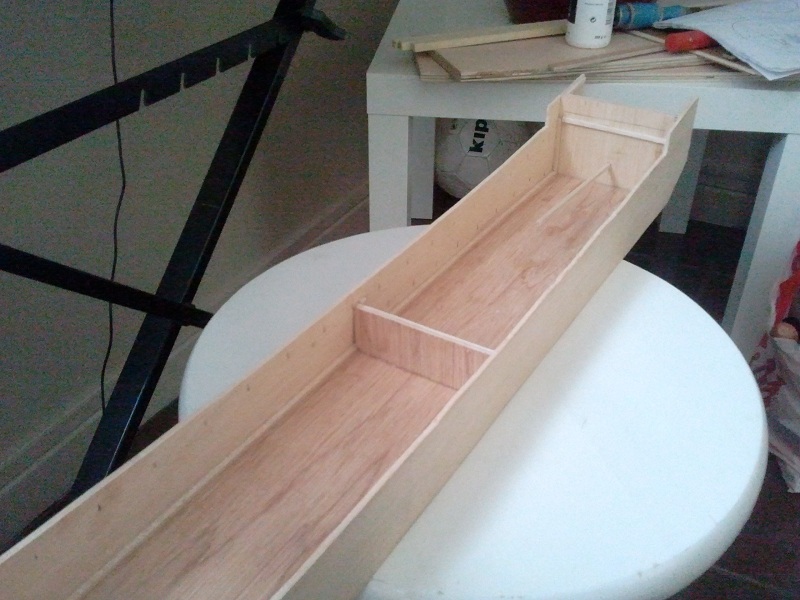

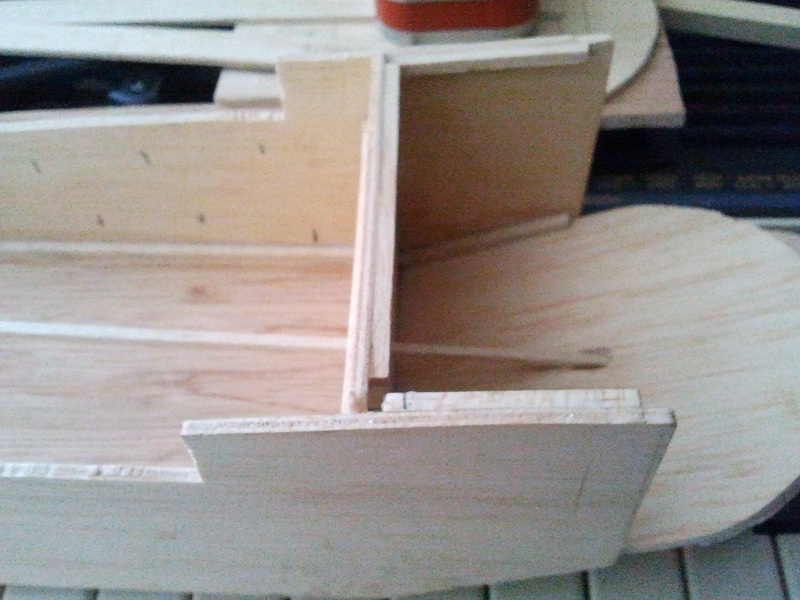

voila j'ai tester avec une baguette carré ( de bois :mrgreen: pour eddy hein :1872: ) dite moi si j'ai bon ou pas ?
par contre je n'ai pas encore fait la cloison pour le support moteur hein ? a faire prochainement .
Fichiers joints
Avatar de l’utilisateur
eclusier95
Membre regulier
Membre regulier

Messages: 287
Inscription: Jeu 25 Aoû 2011 14:58

Suivante

Retourner vers Les maquettes / schaalmodellen

Qui est en ligne

Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 1 invité
