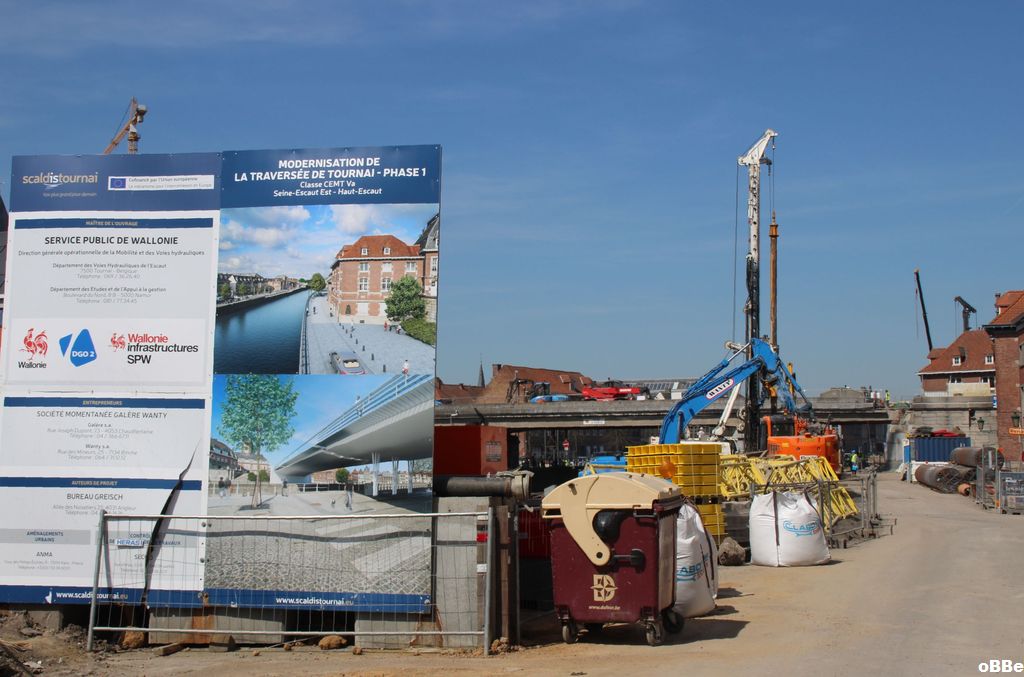

TOURNAI MISE AU GABARIT Va

[Obbe]

1ere partie

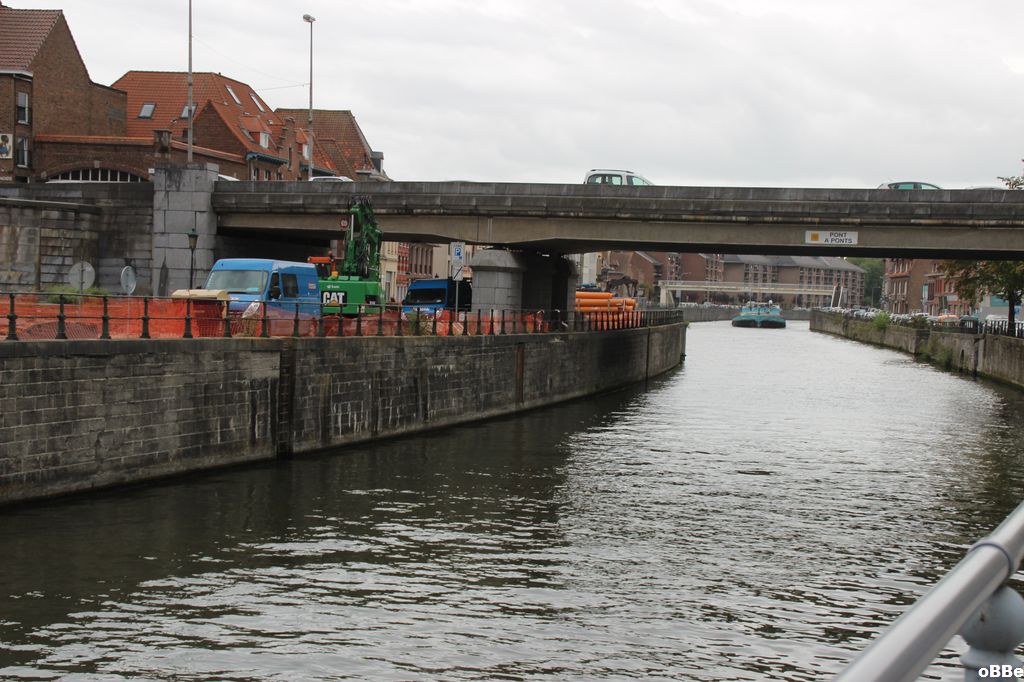

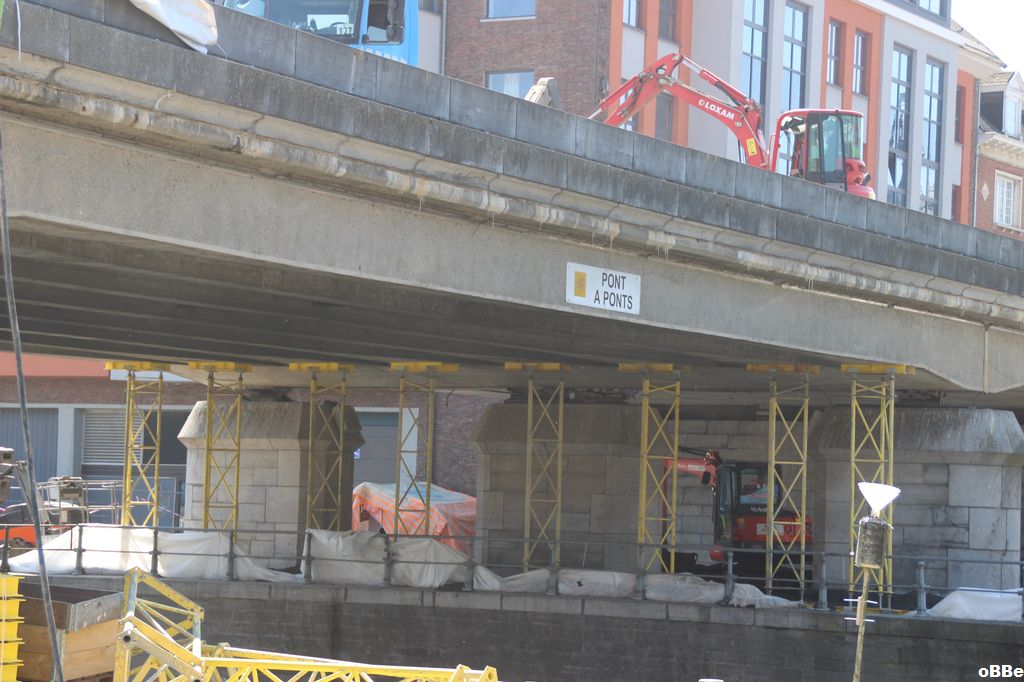

Reconstruction du Pont à Ponts

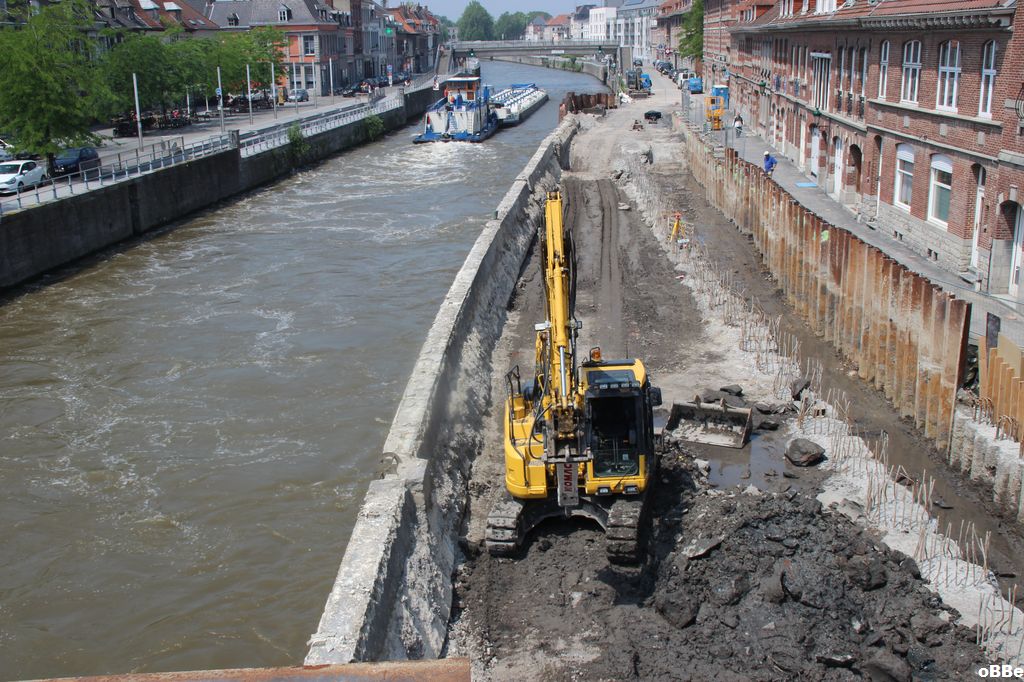

Rectification de la courbe




[Blue_Berry]

Délicat. L'Escaut n'est pas bien large...
Et pour le Pont des Trous, comment ça va se passer ?

[Obbe]

Délicat. L'Escaut n'est pas bien large...
Et pour le Pont des Trous, comment ça va se passer ?

Dans cette zone l'Escaut va être élargi à 34m avec une courbe de rayon 440m....
Un nouveau pont sera construit sans pile d’appui (assemblé sur le coté et ensuite ripé y a de la place)
Rive droite, il restera moins de 6m de quai (de la façade des bâtiments au bord du canal....)
Les Va auront de la place. Actuellement des 105/110m x 10m500 naviguent...

Pour le pont des Trous, seul les 2 tours seront conservées.
Les arches seront supprimées et remplacées par une passerelle en profilé inox, assez transparente et les rappelant vaguement.
Elles ont déjà été modifiées et non plus rien d'historique au contraire des tours
Des escaliers seront aménagés dans les tours pour accéder à la passerelle et permettre la liaison entre les 2 rives.
Une lisse de guidage sera installée coté rive gauche.
Pour l'instant cette partie des travaux n'est pas adjugée.

[Blue_Berry]

Je savais que les arches du PDT avaient déjà été modifiées : à l'origine elles étaient toutes de la même taille, et on les a refaites avec celle du centre plus large.
C'est une silhouette caractéristique de Tournai qui va disparaître néanmoins... Le Pont des Trous n'en aura plus qu'un...

[Obbe]

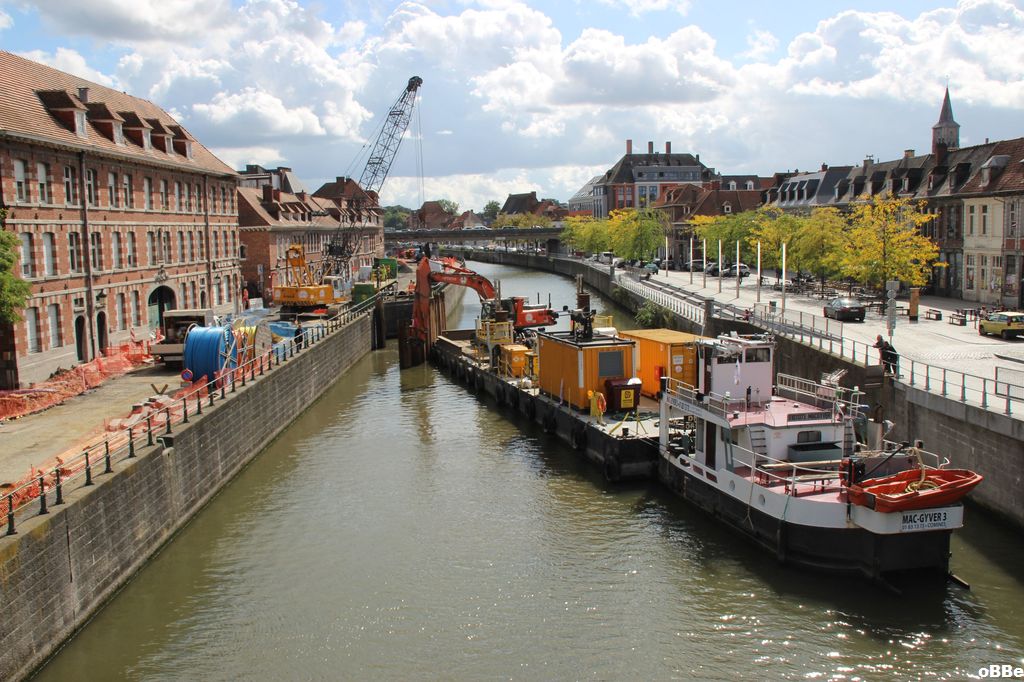

Mac Gyver 3+ DN4



[Obbe]

Suite - Voir ici aussi.

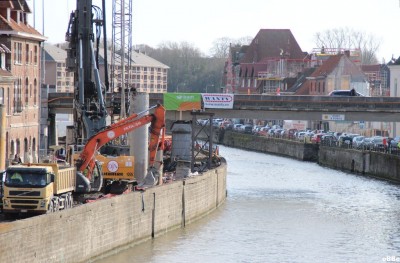

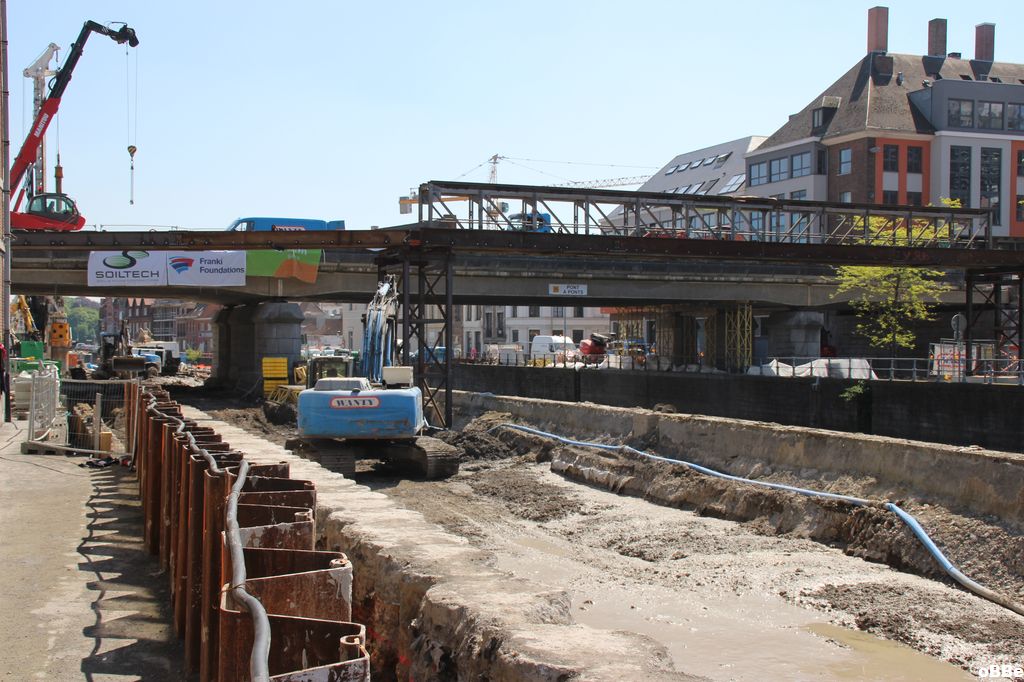

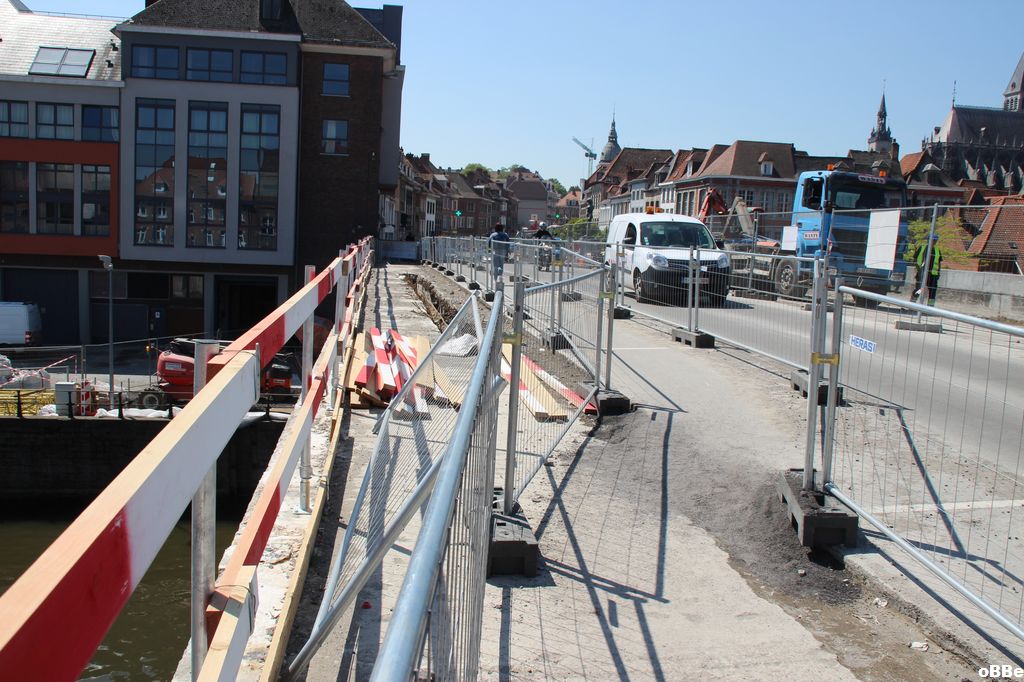

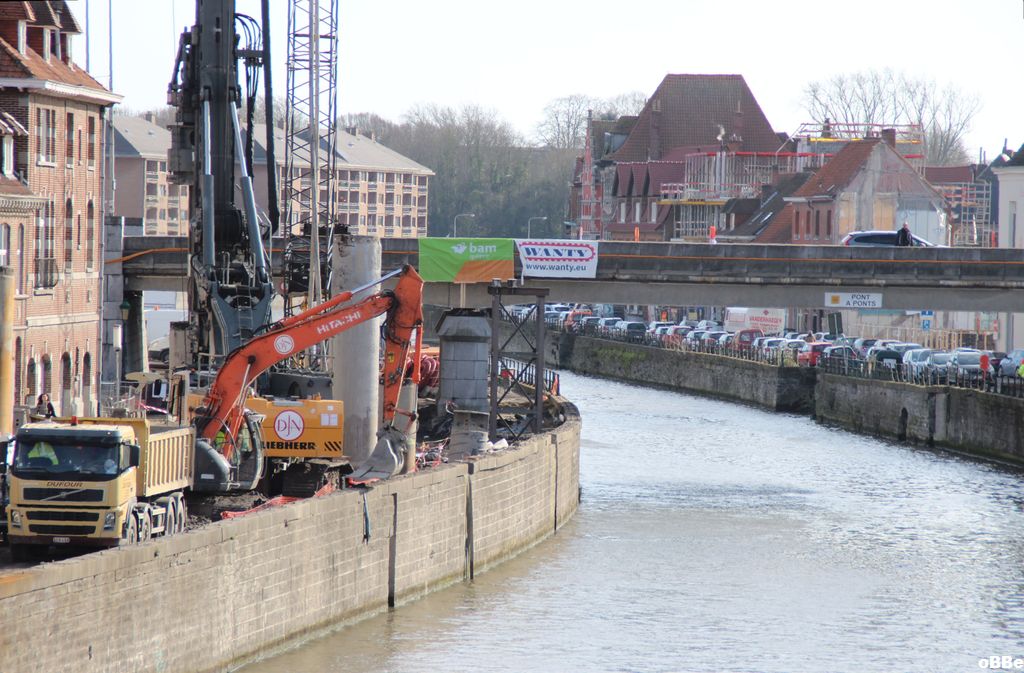

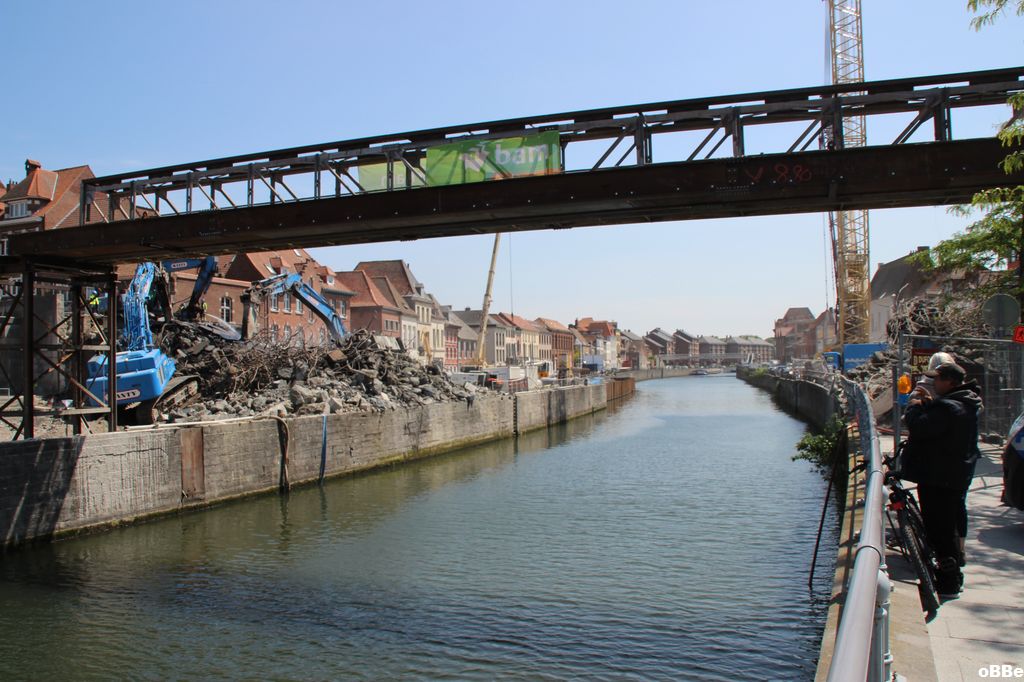

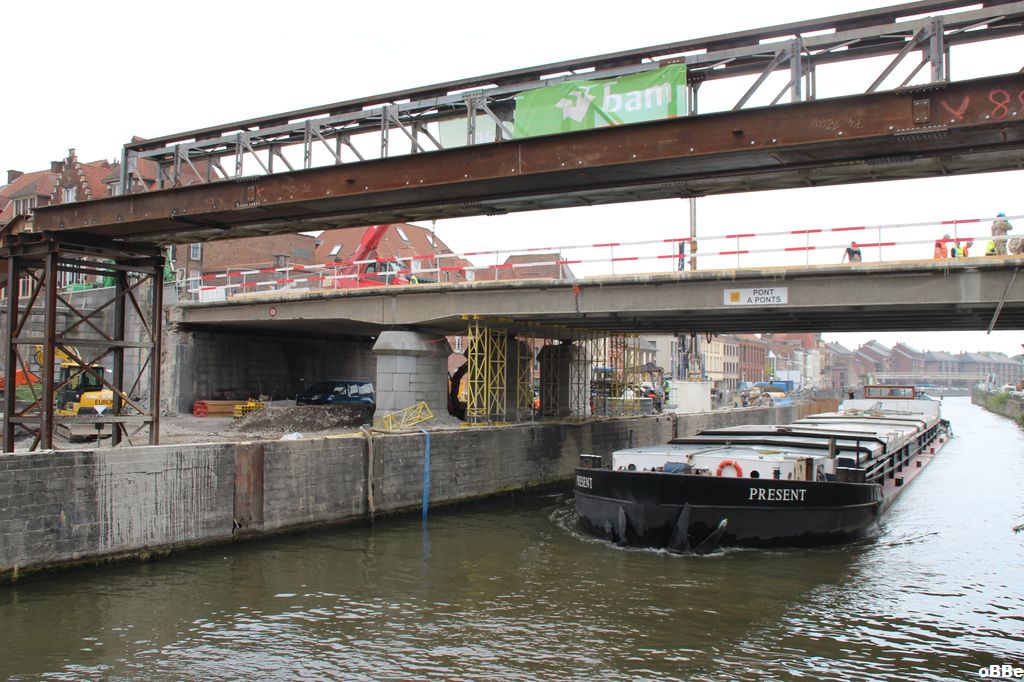

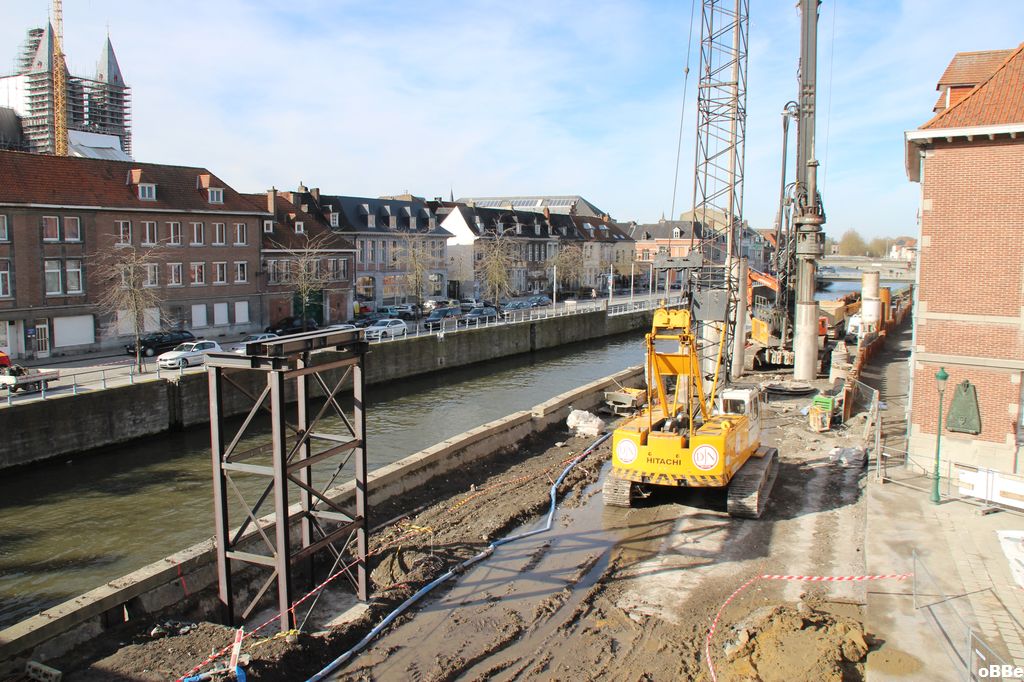

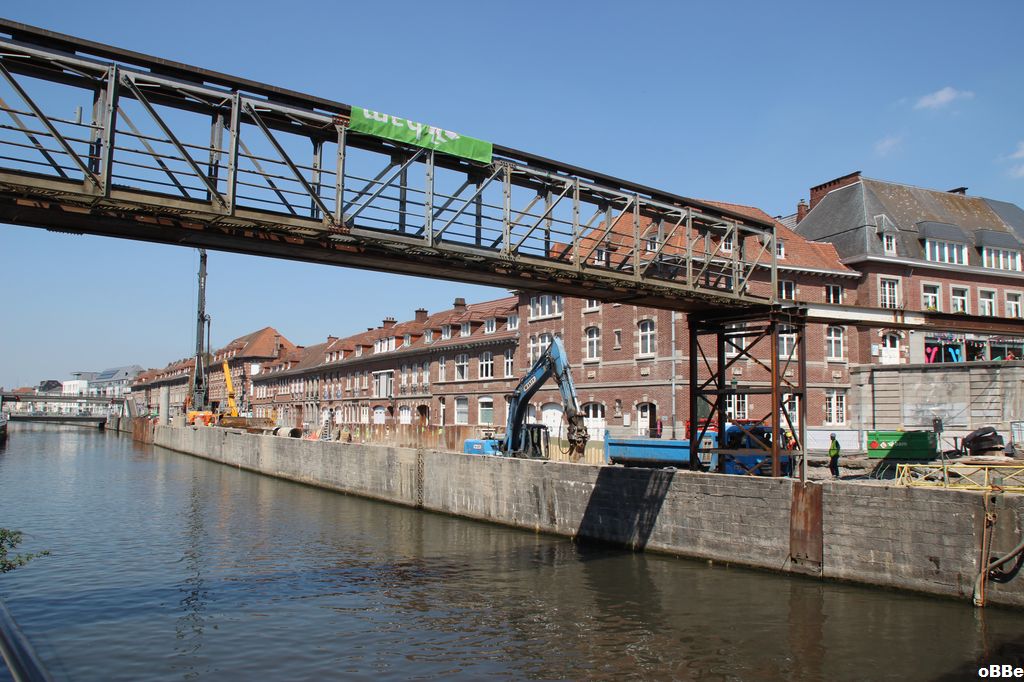

Support de la passerelle provisoire

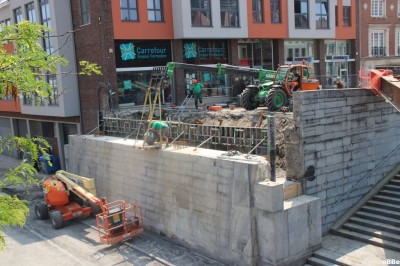

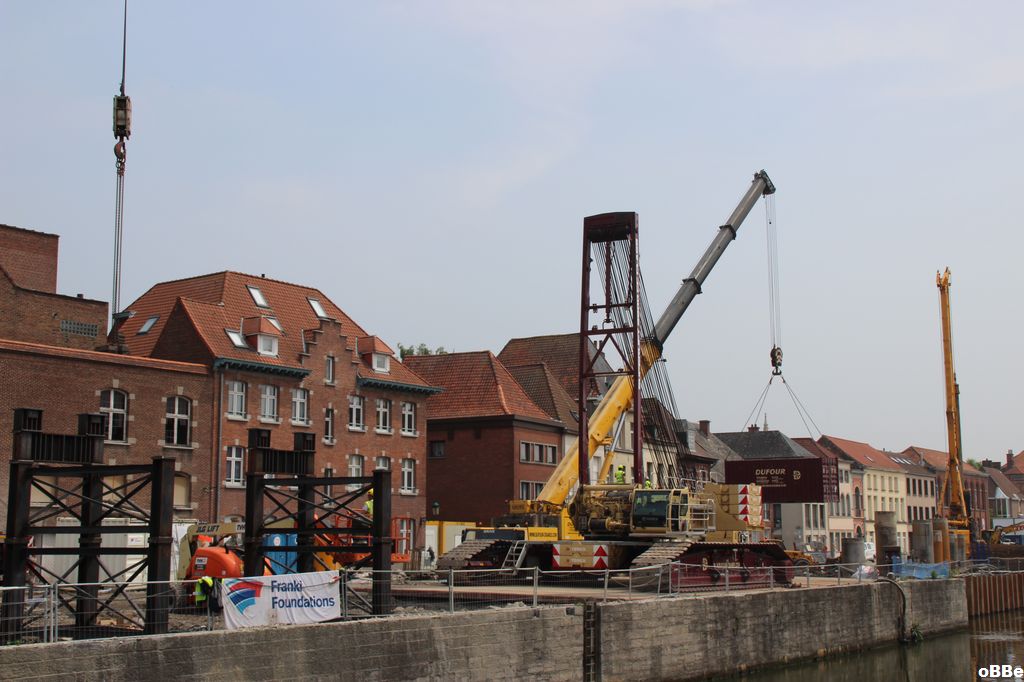

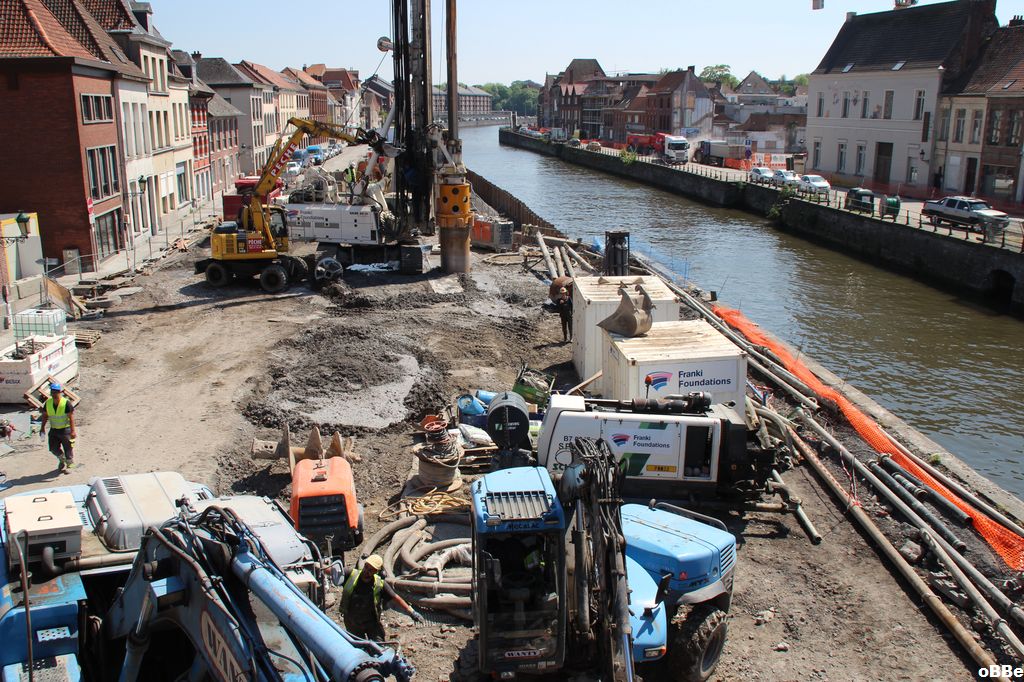

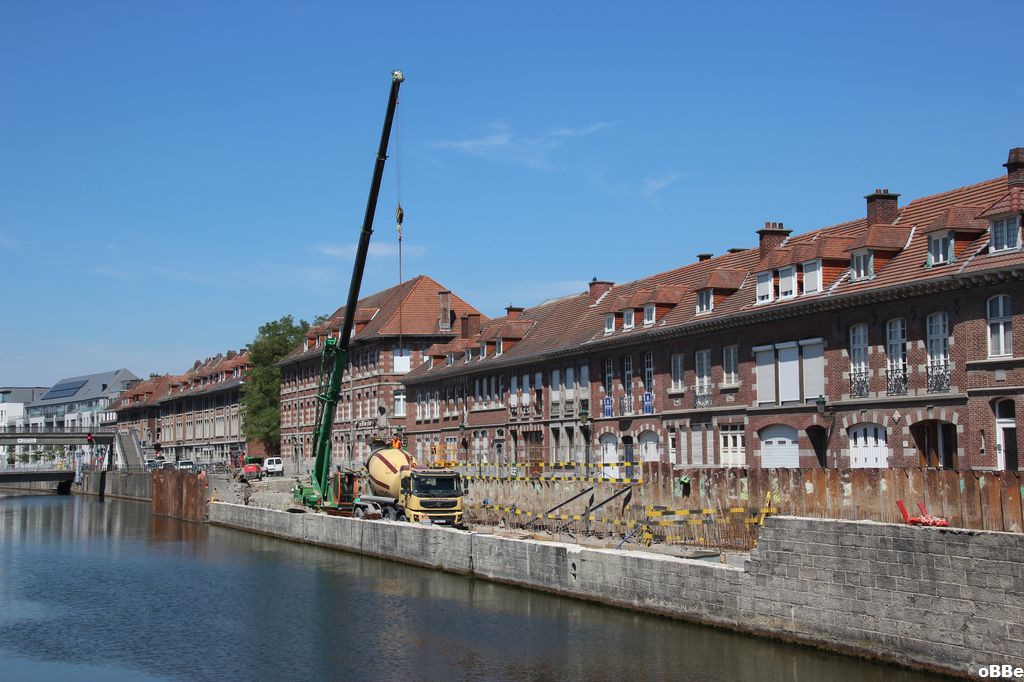

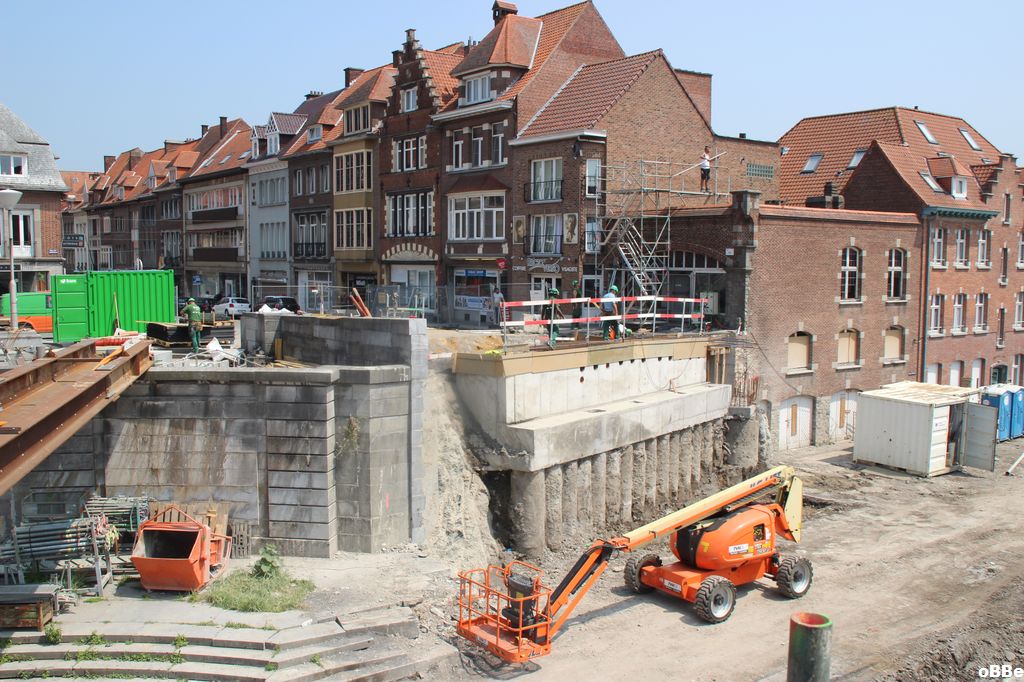

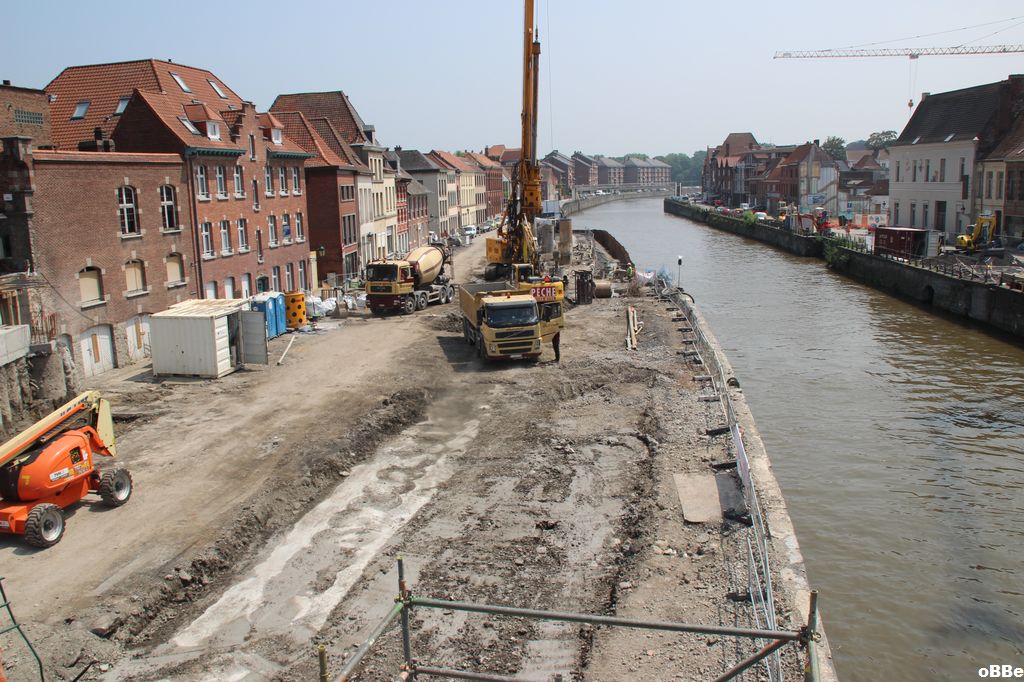

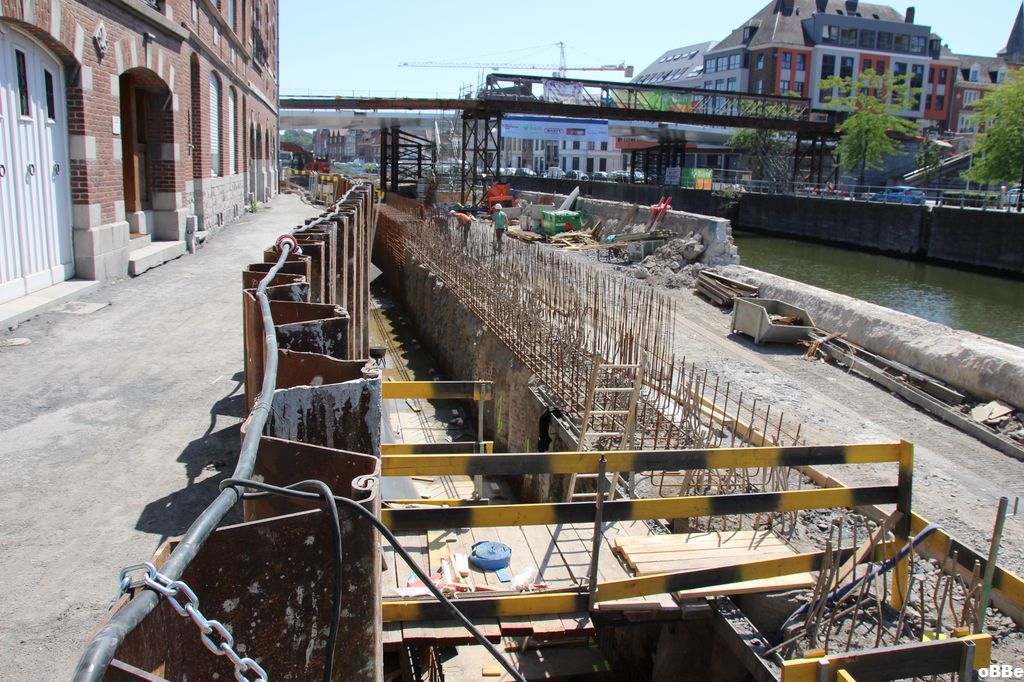

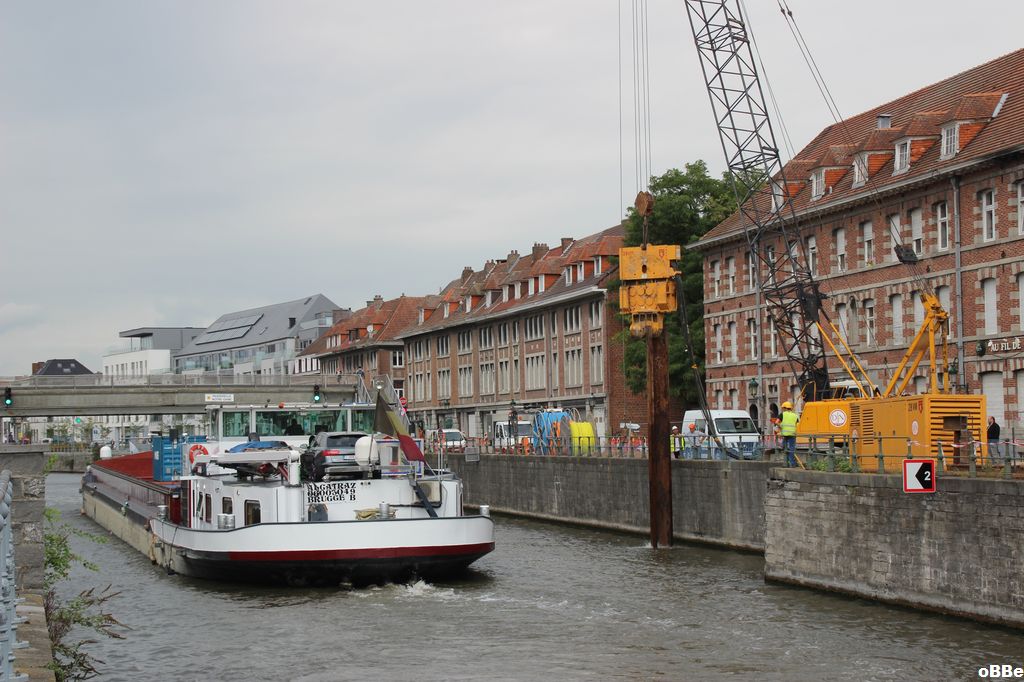

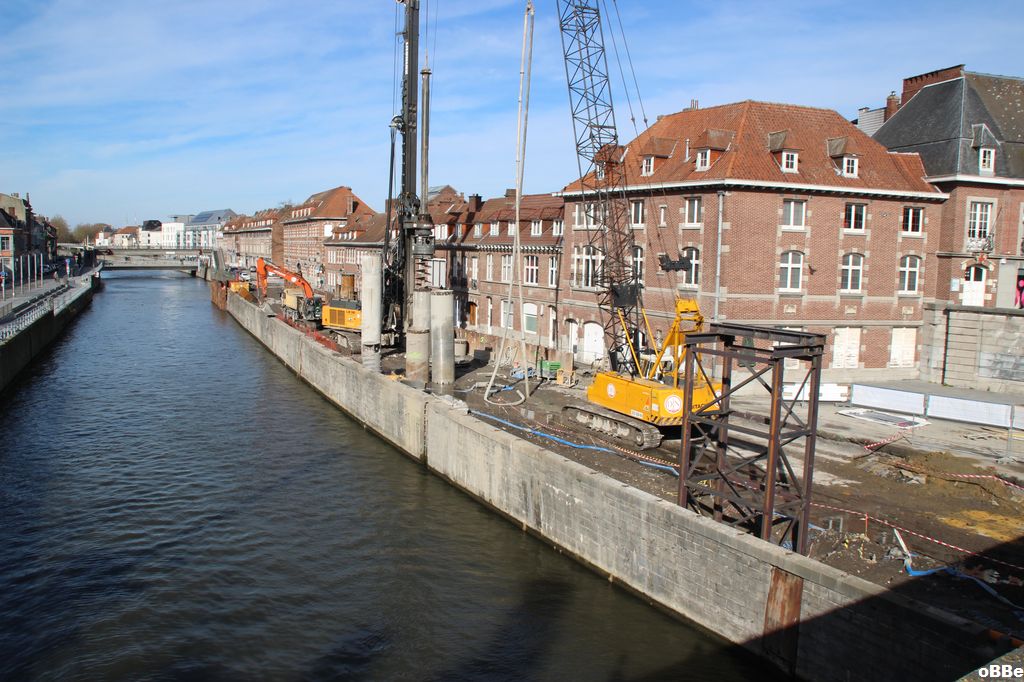

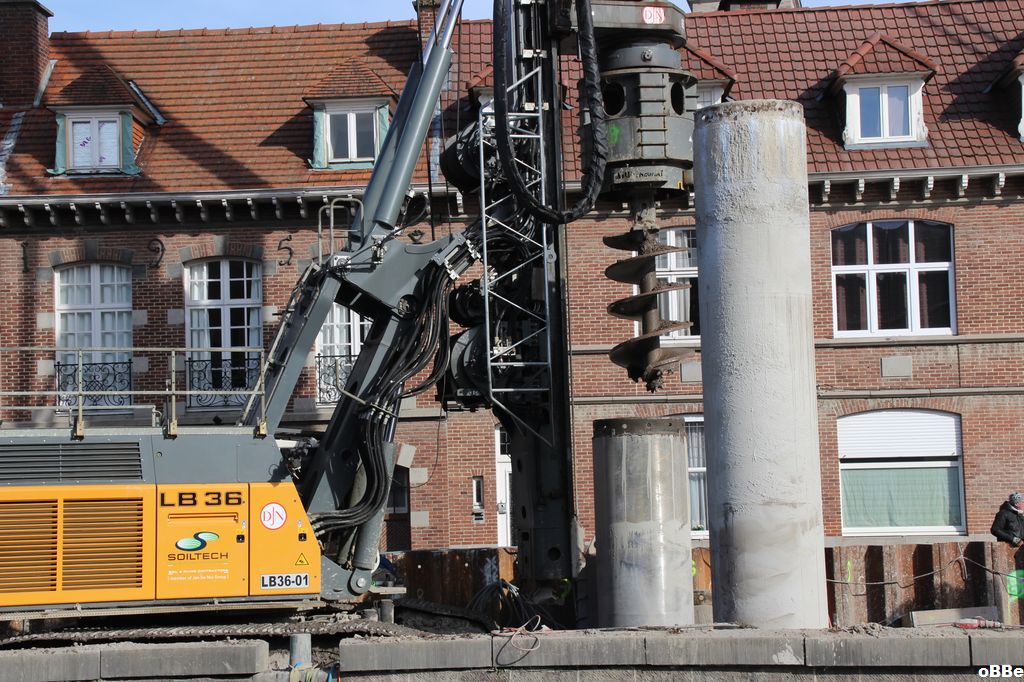

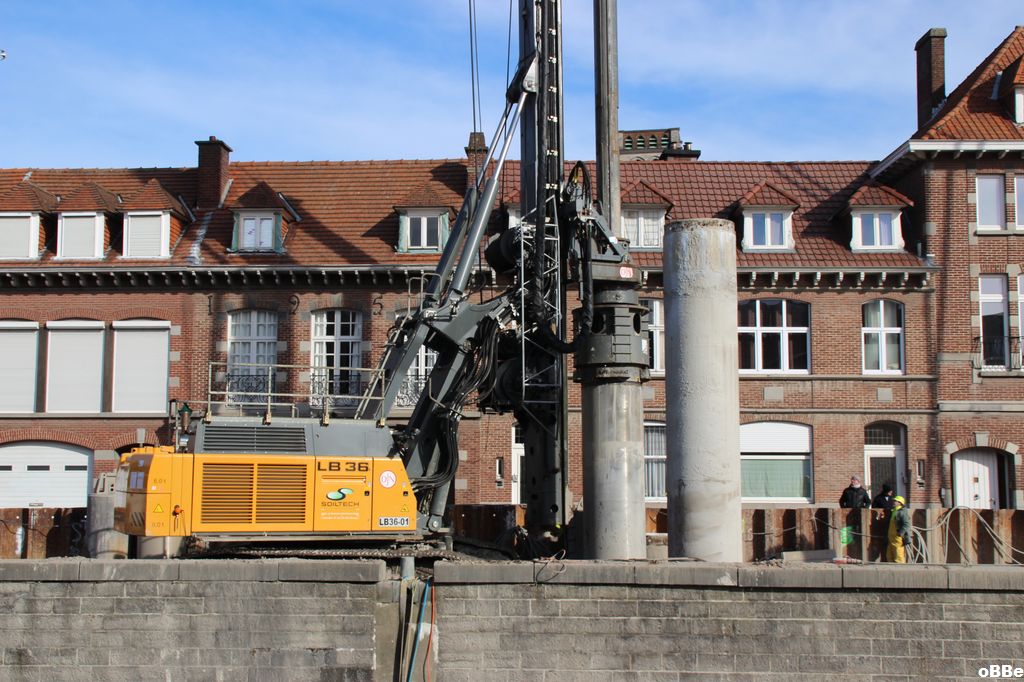

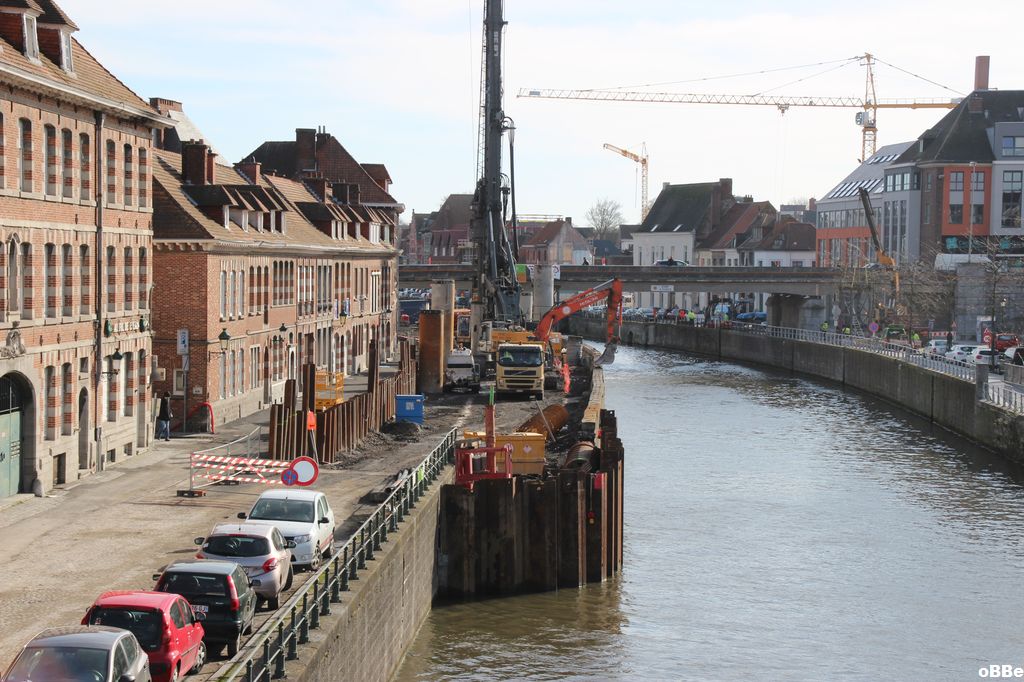

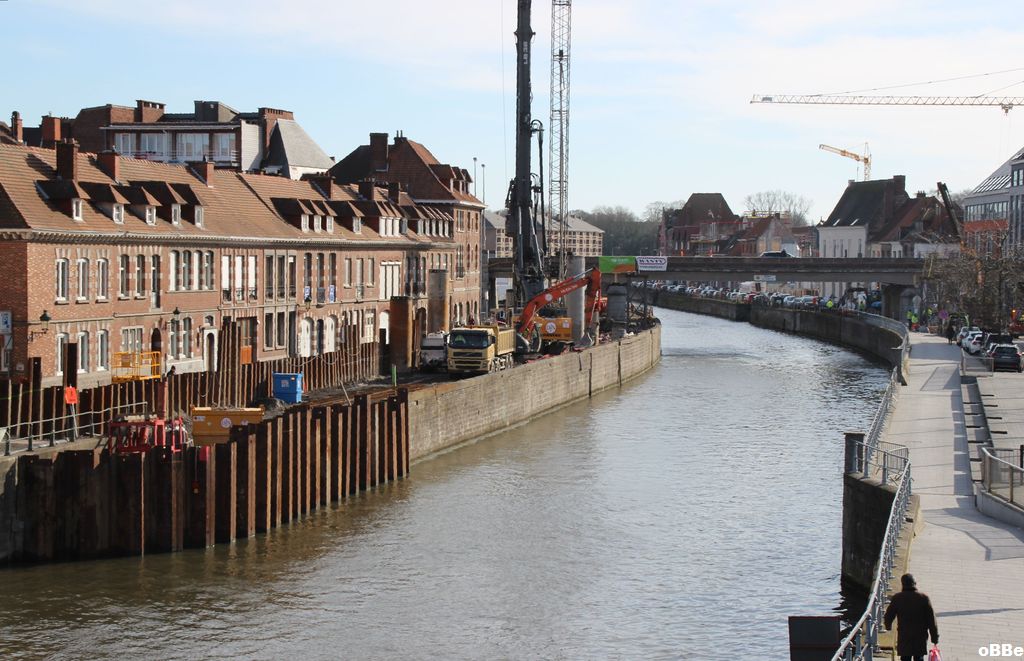

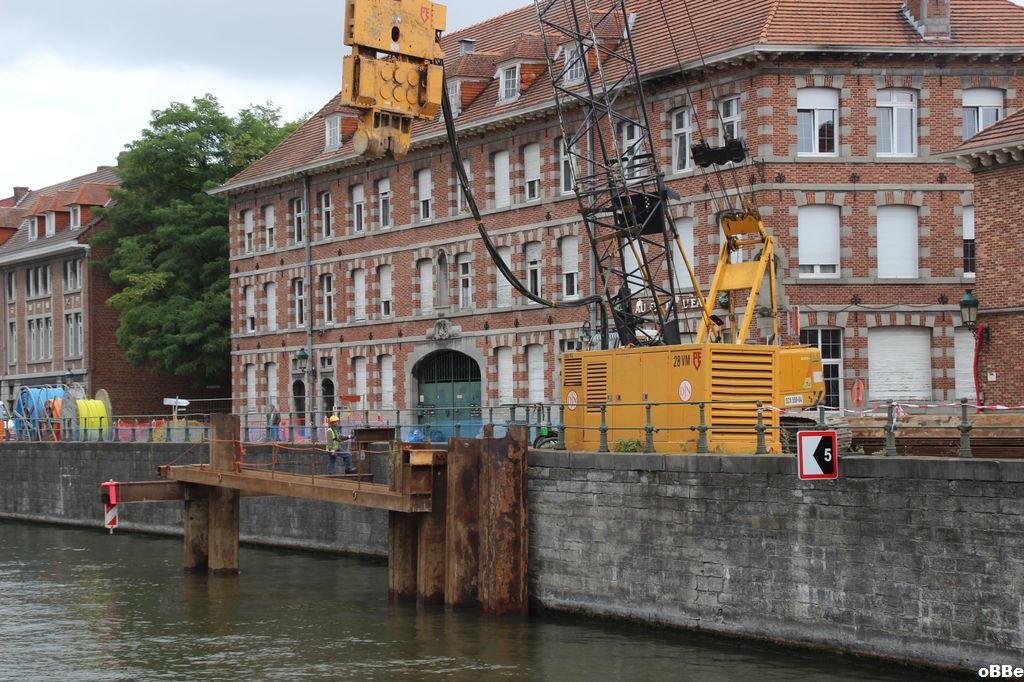

Pieux ø1m30 du nouveau quai


[Obbe]

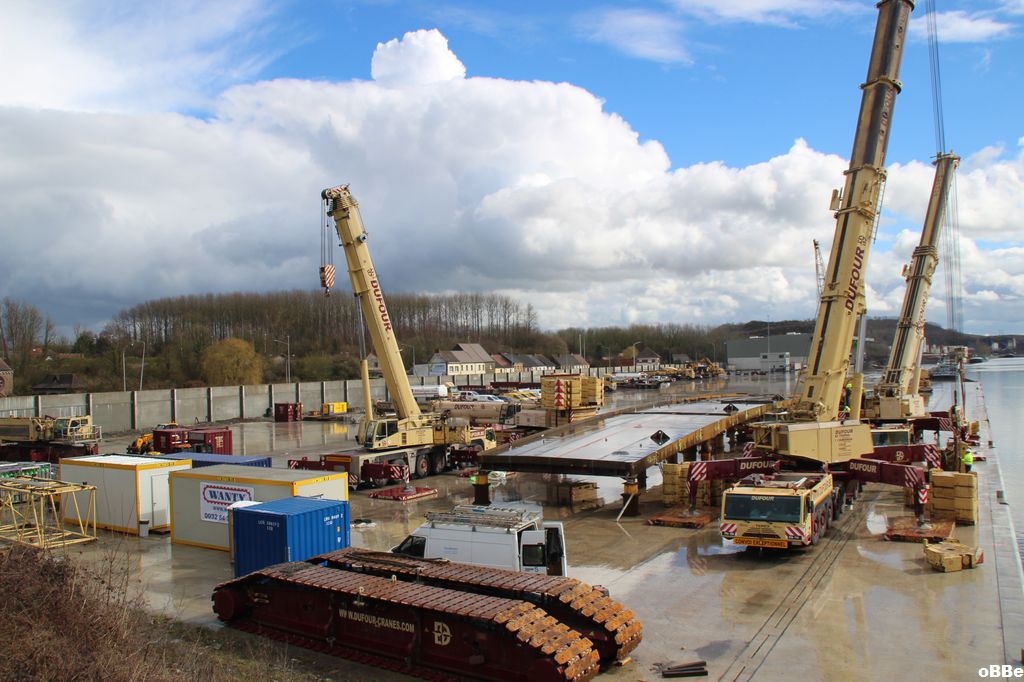

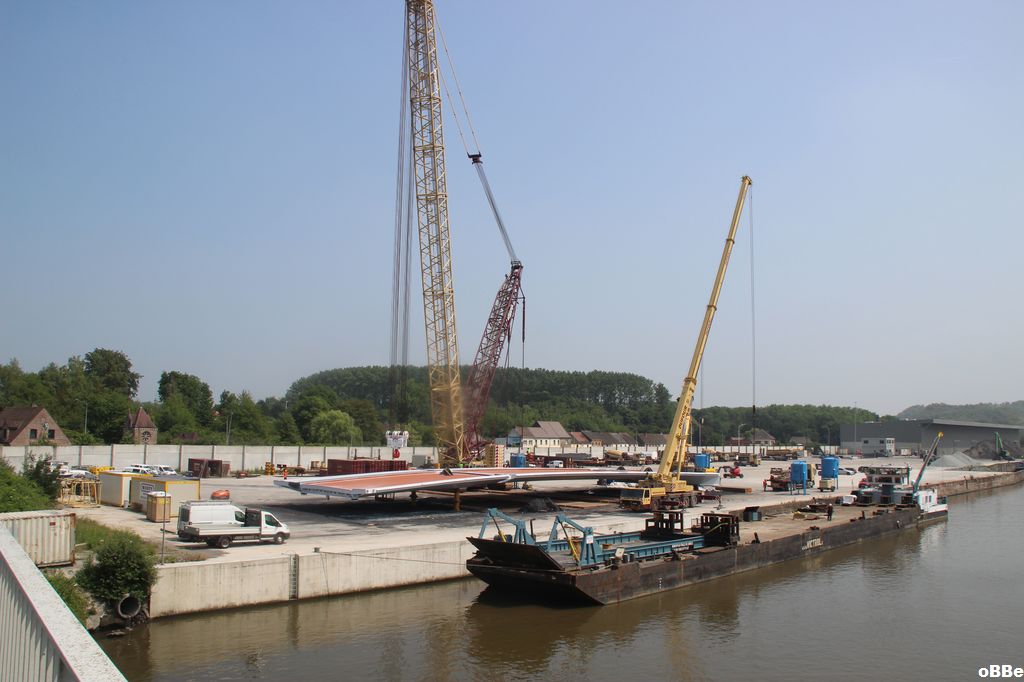

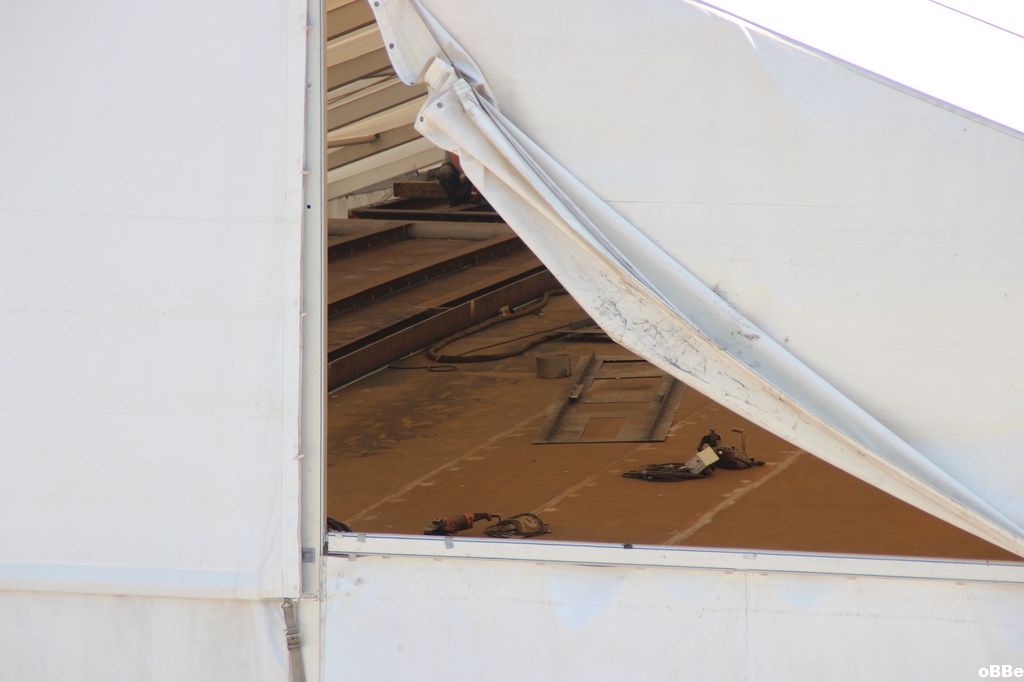

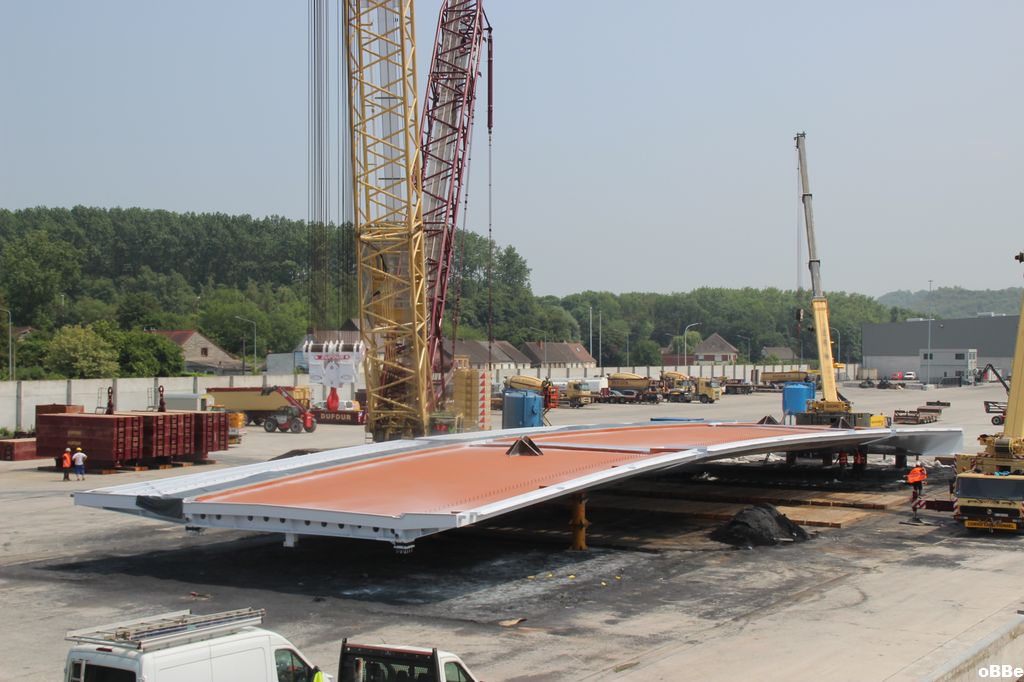

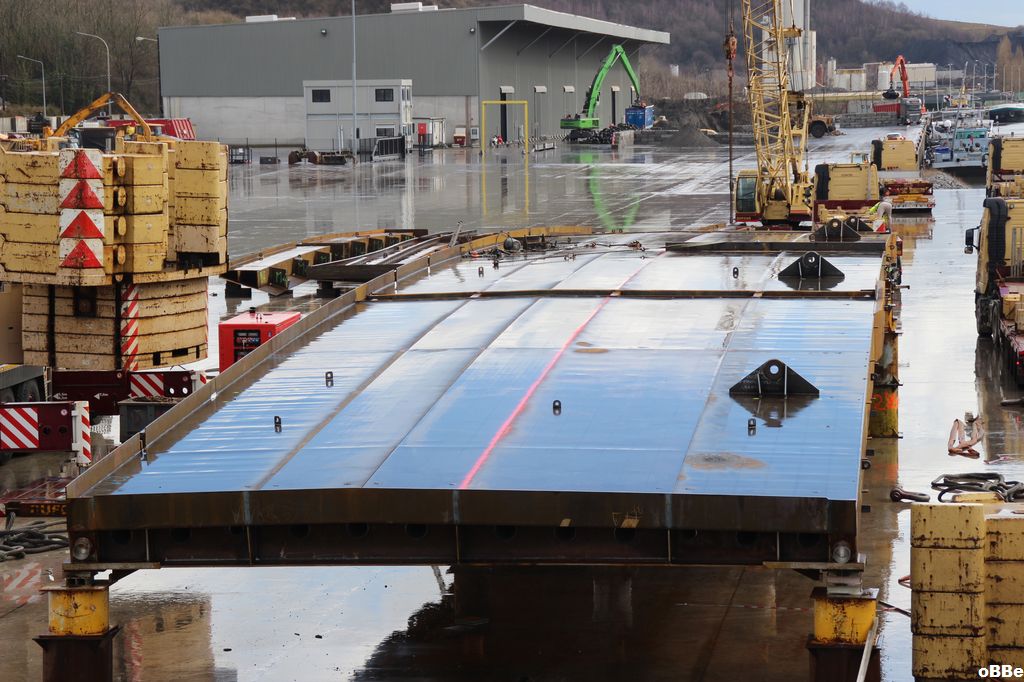

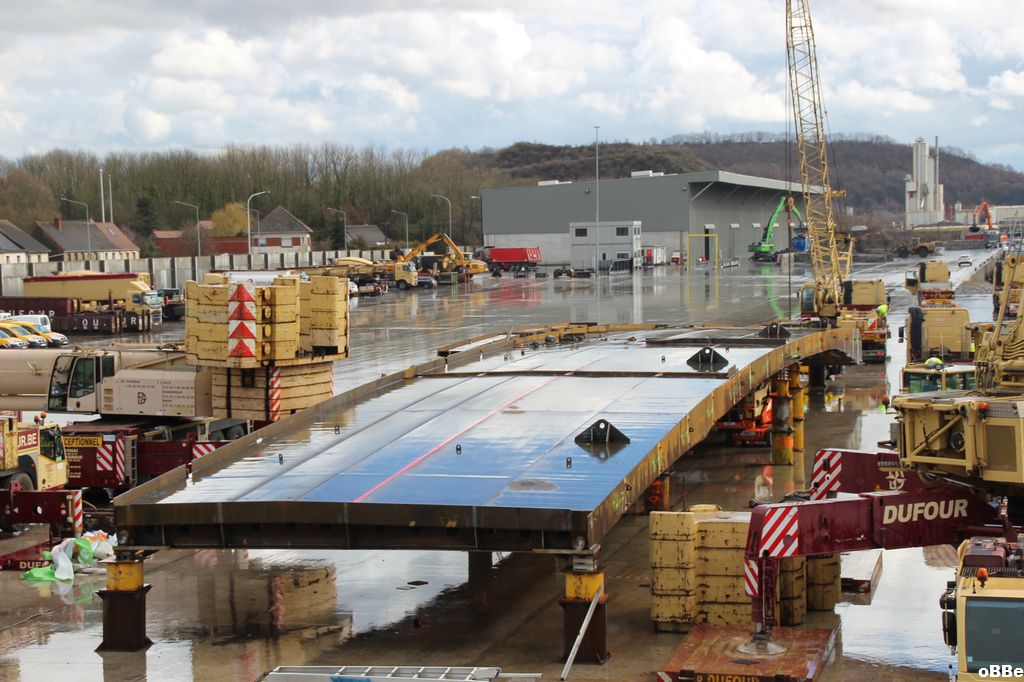

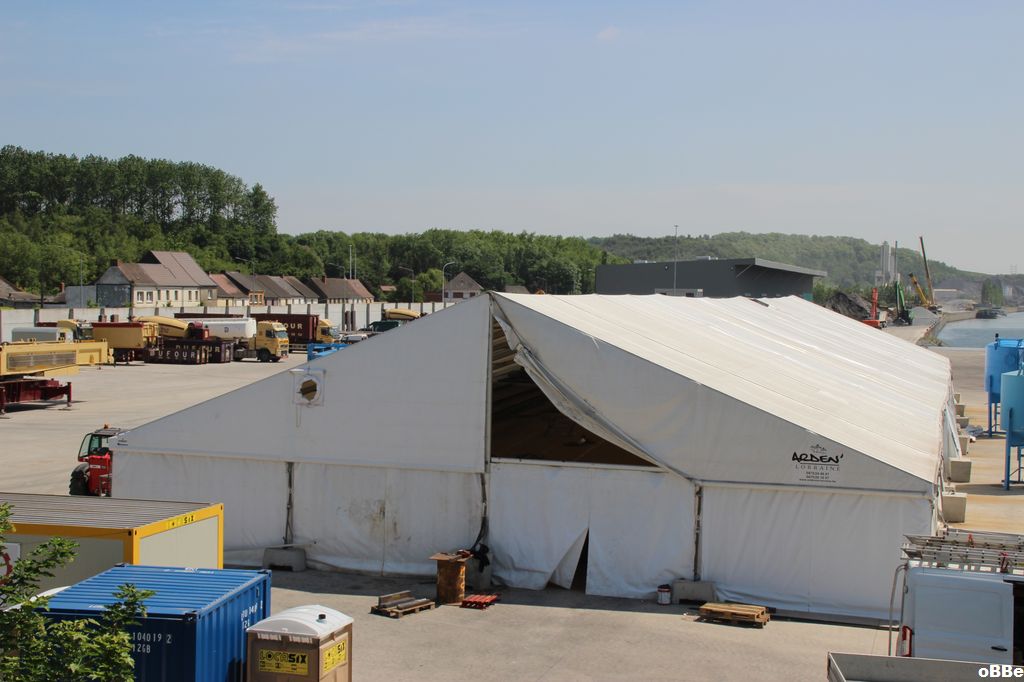

Le 1er élément du nouveau pont à ponts. Mars 2018




[Obbe]

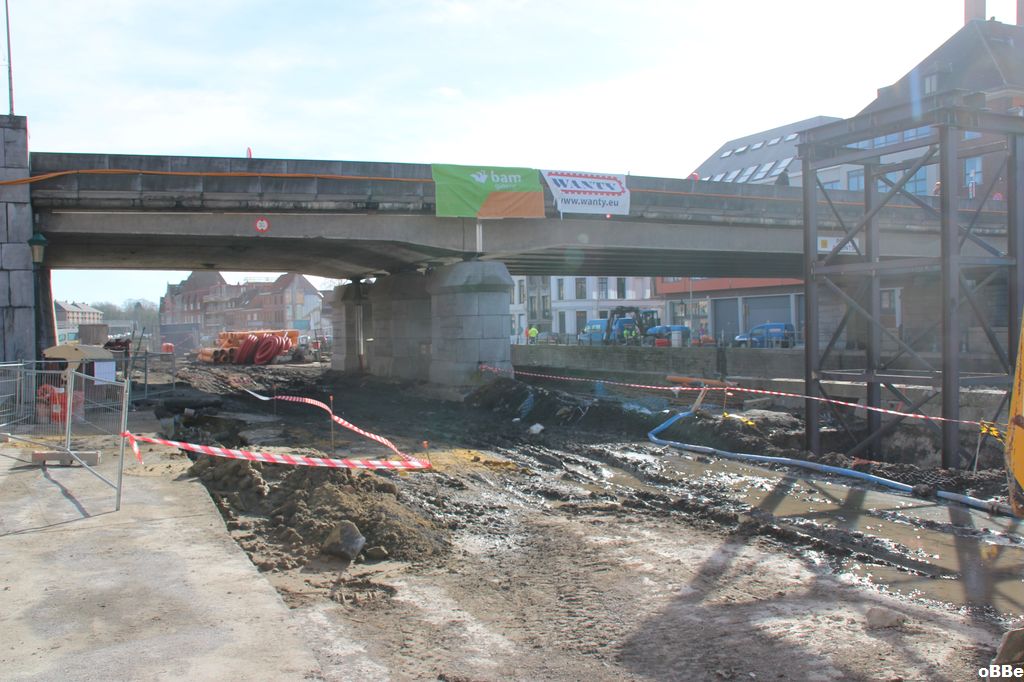

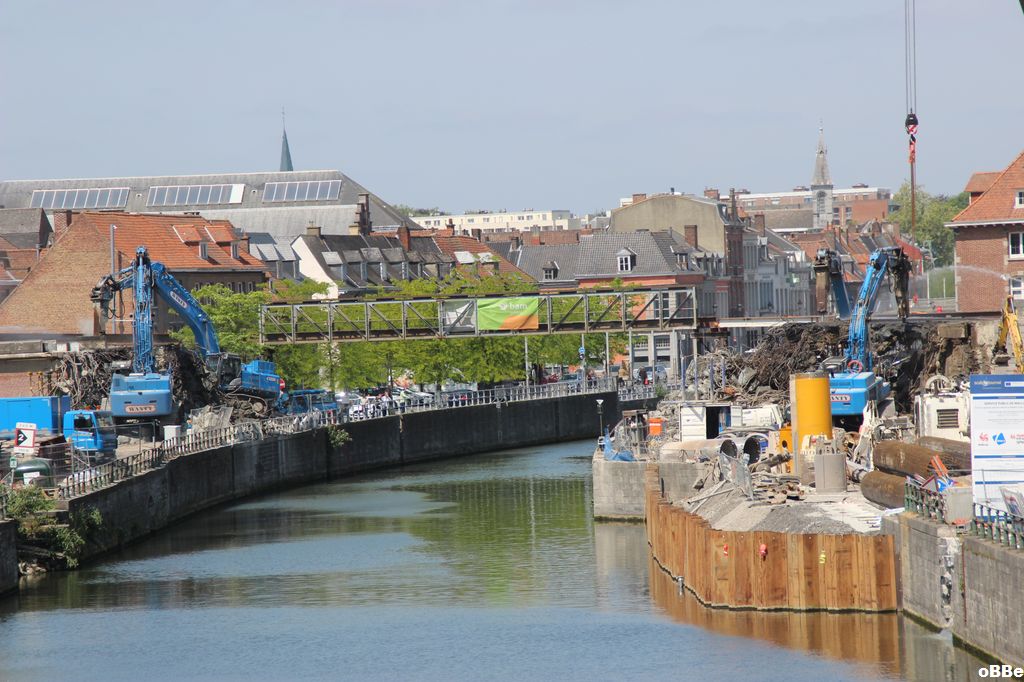

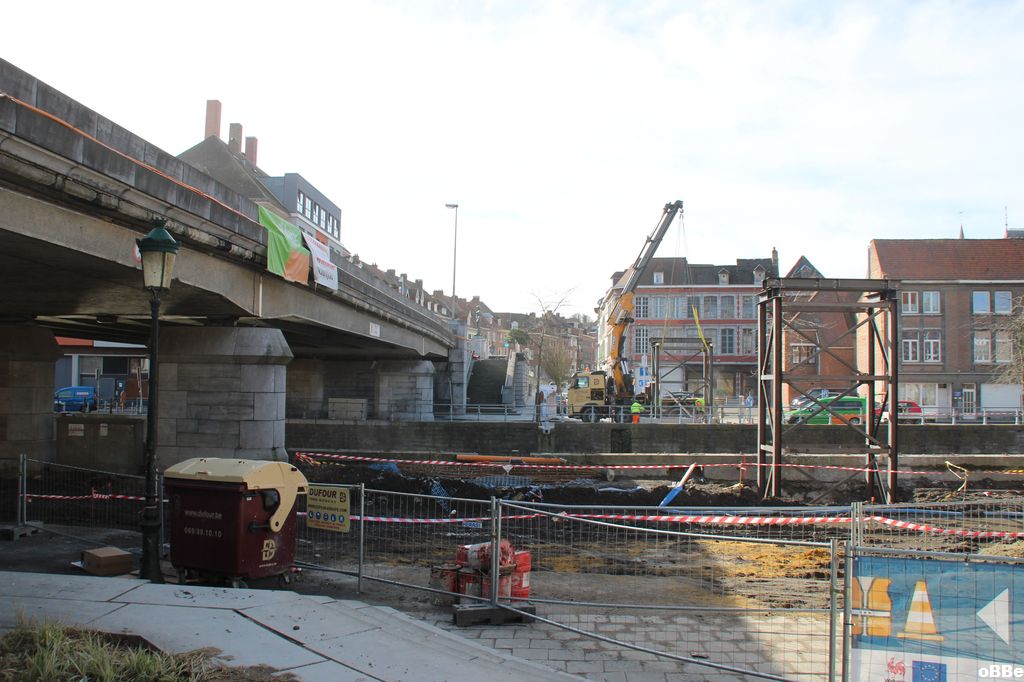

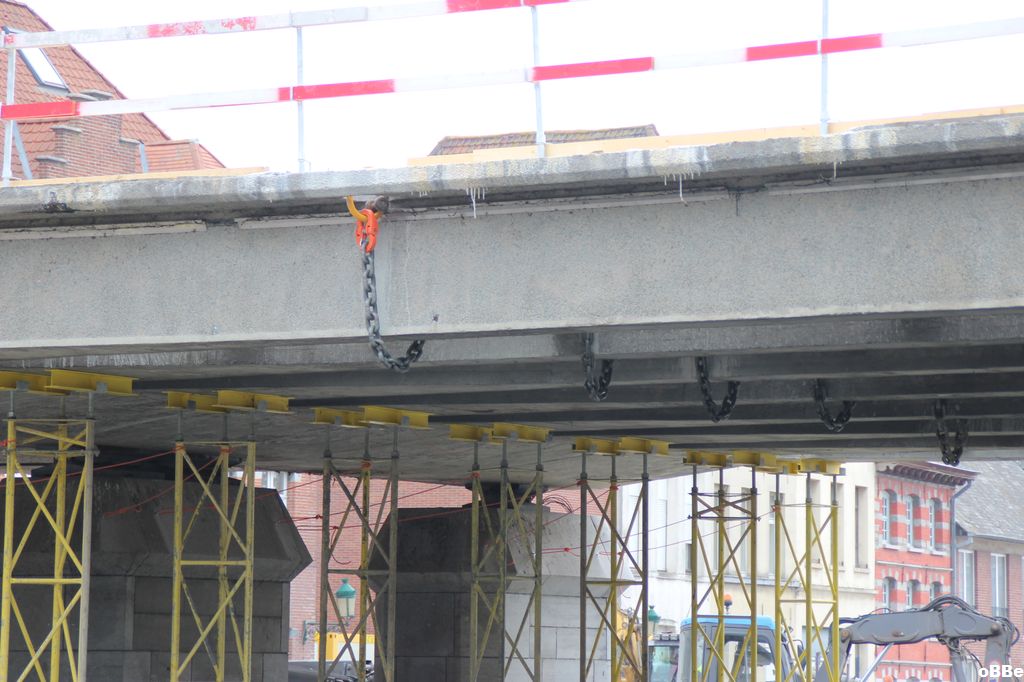

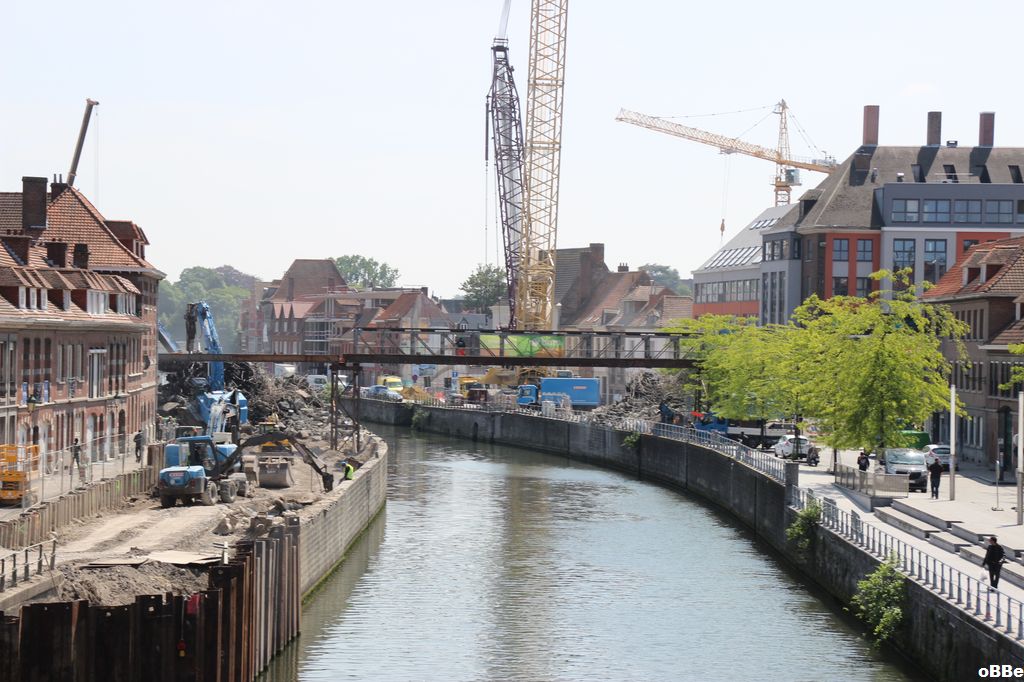

J-13 pour le découpage du vieux ...










[Obbe]

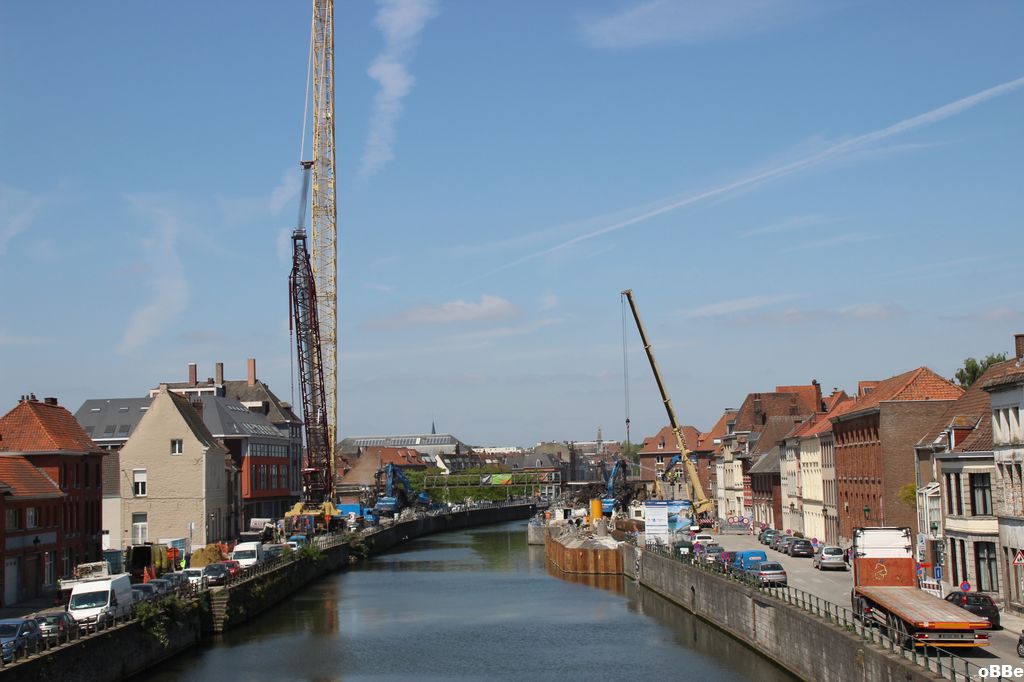

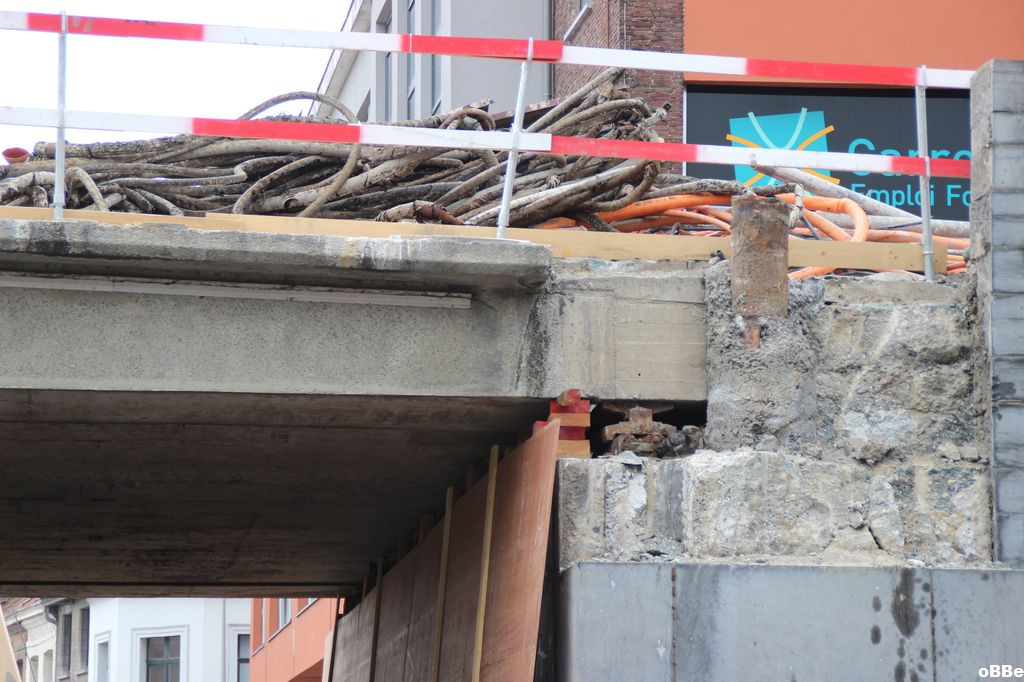

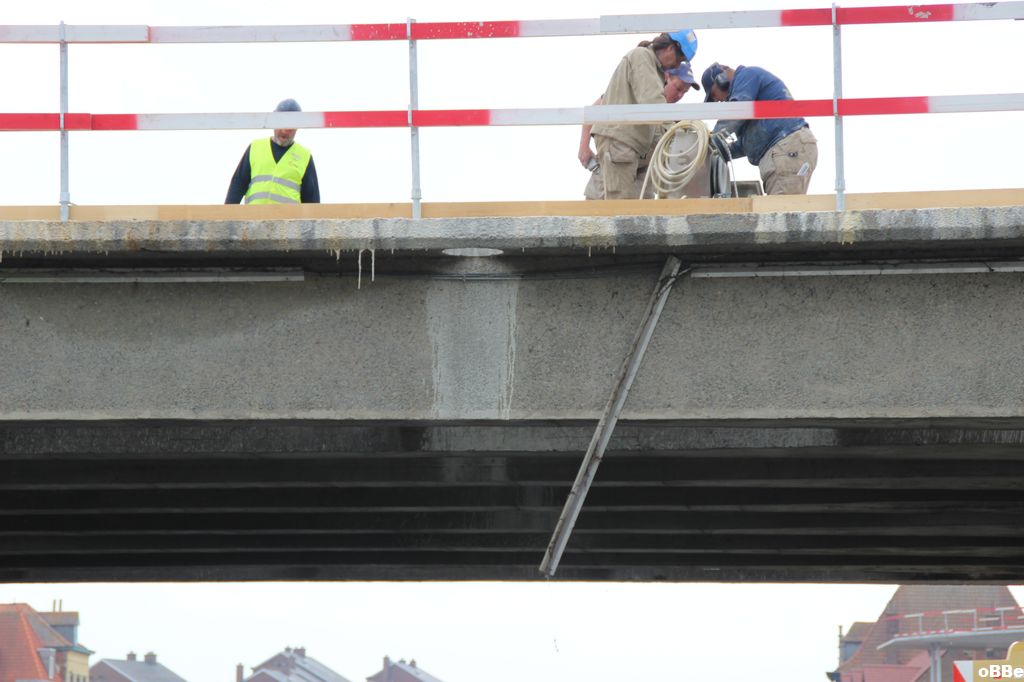

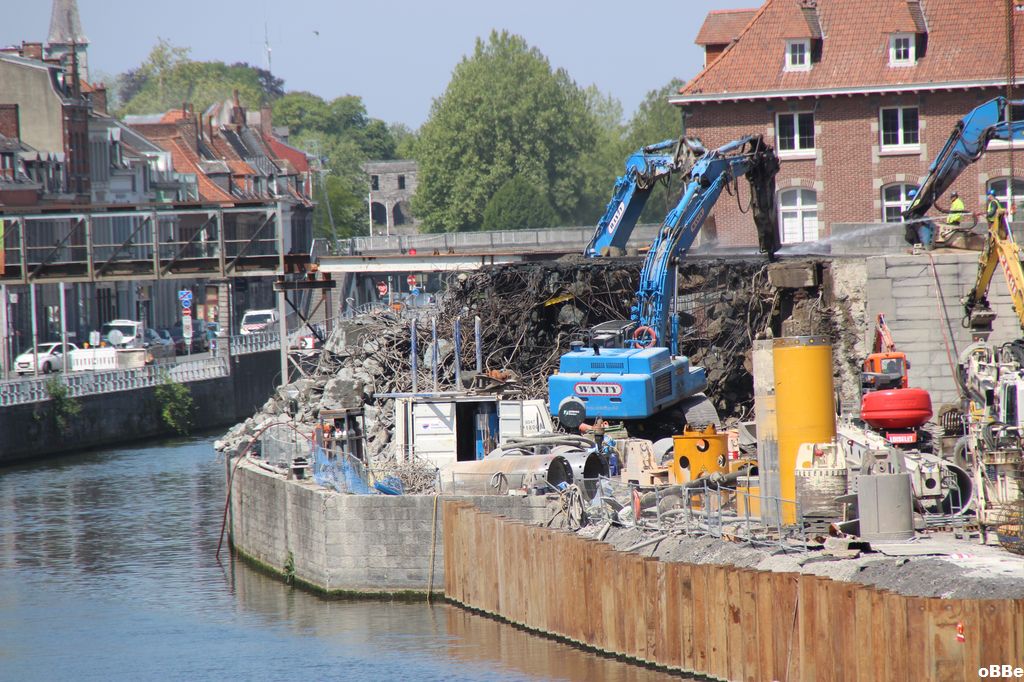

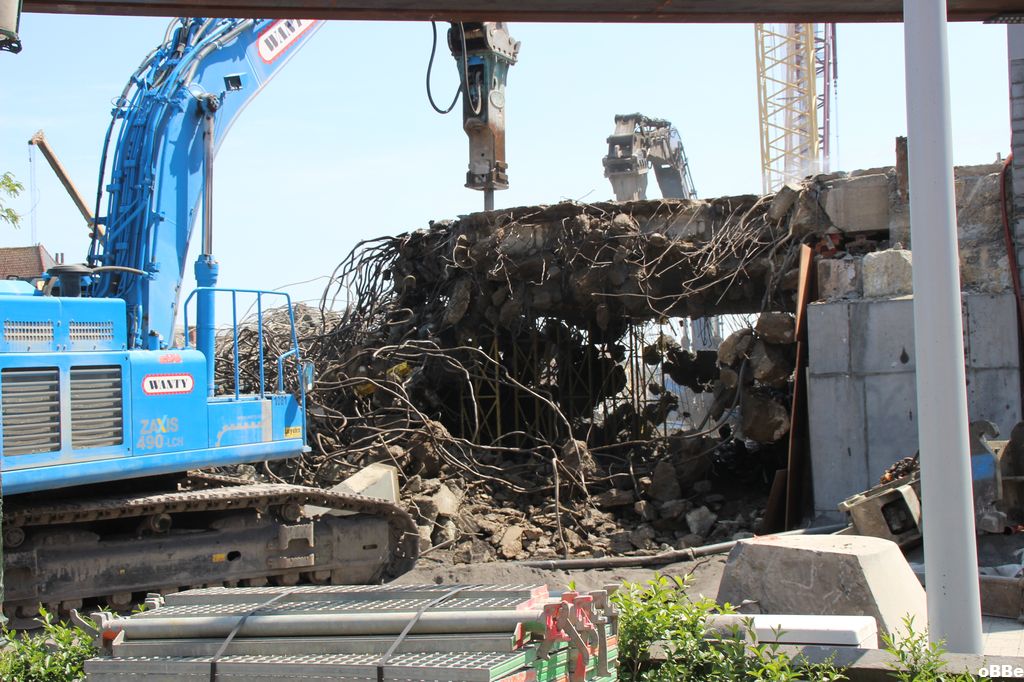

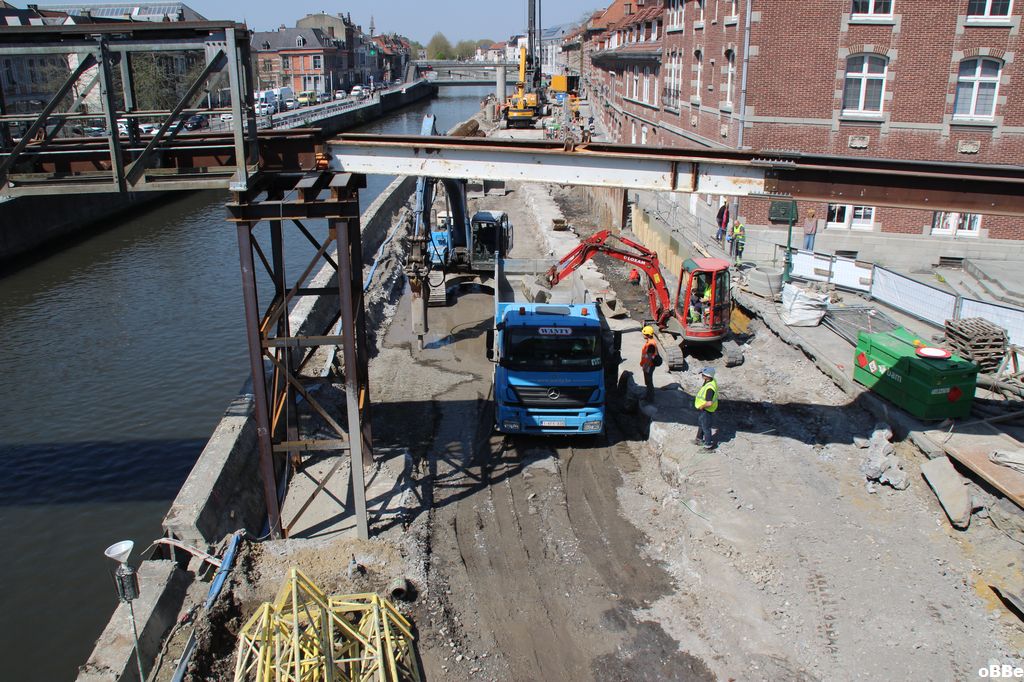

A J-1 on découpe déjà






[Obbe]

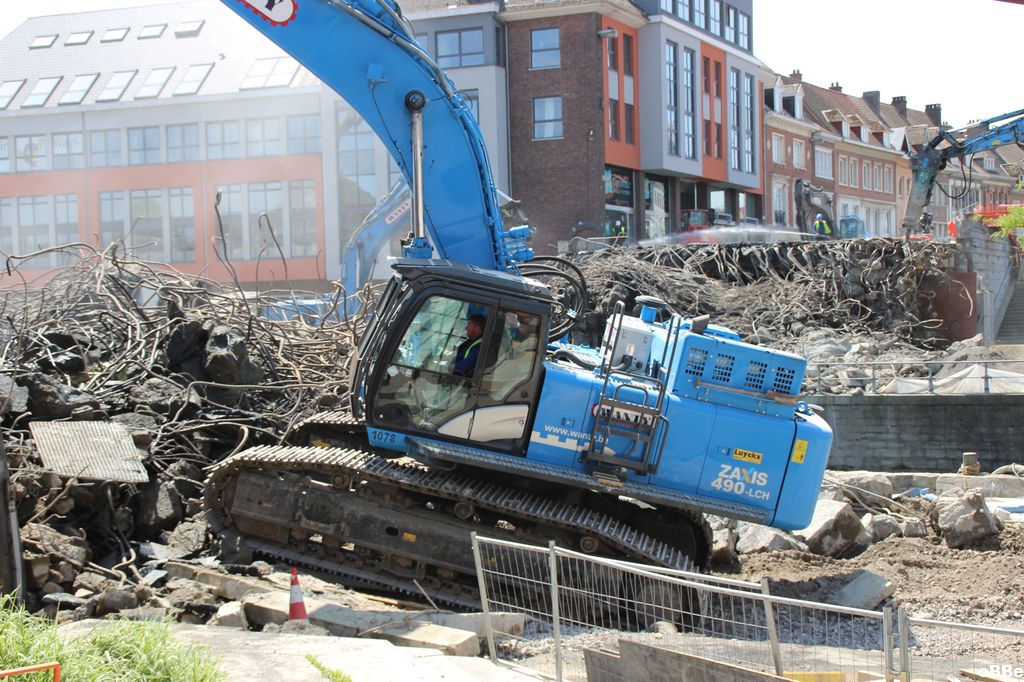

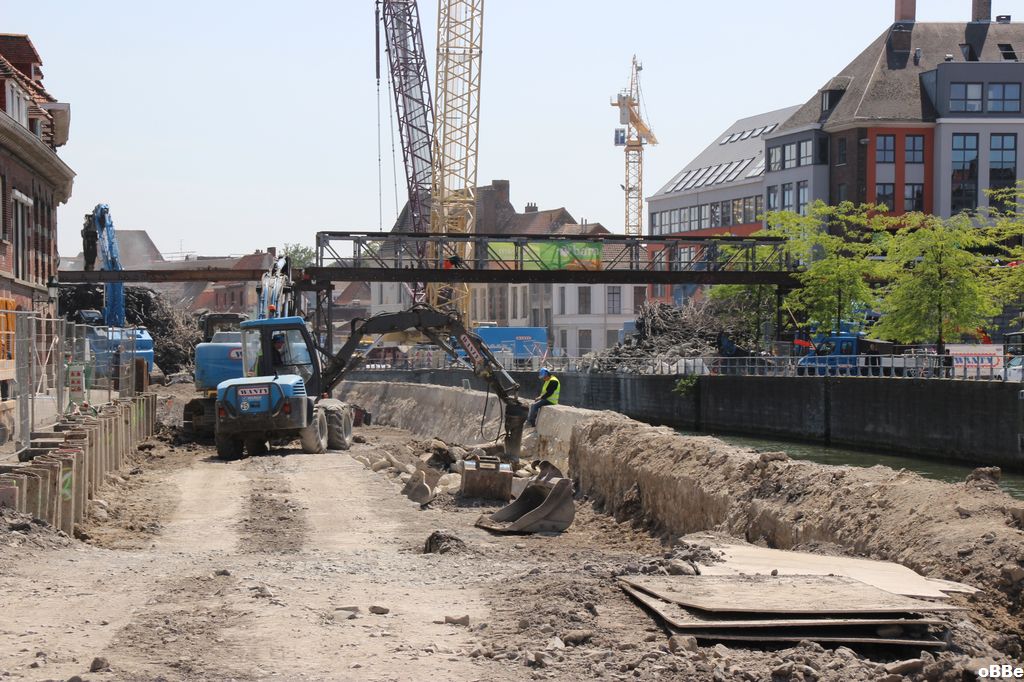

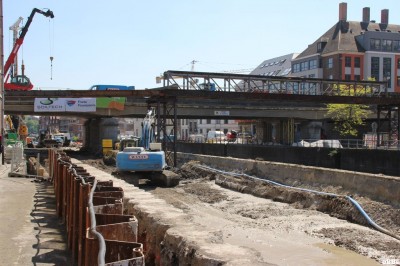

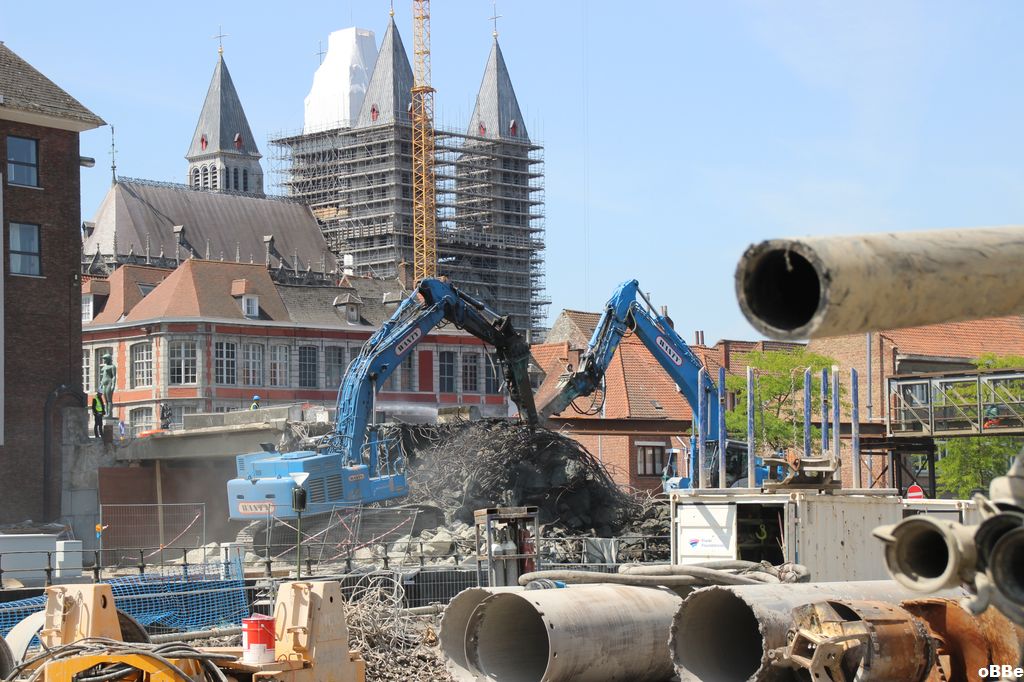

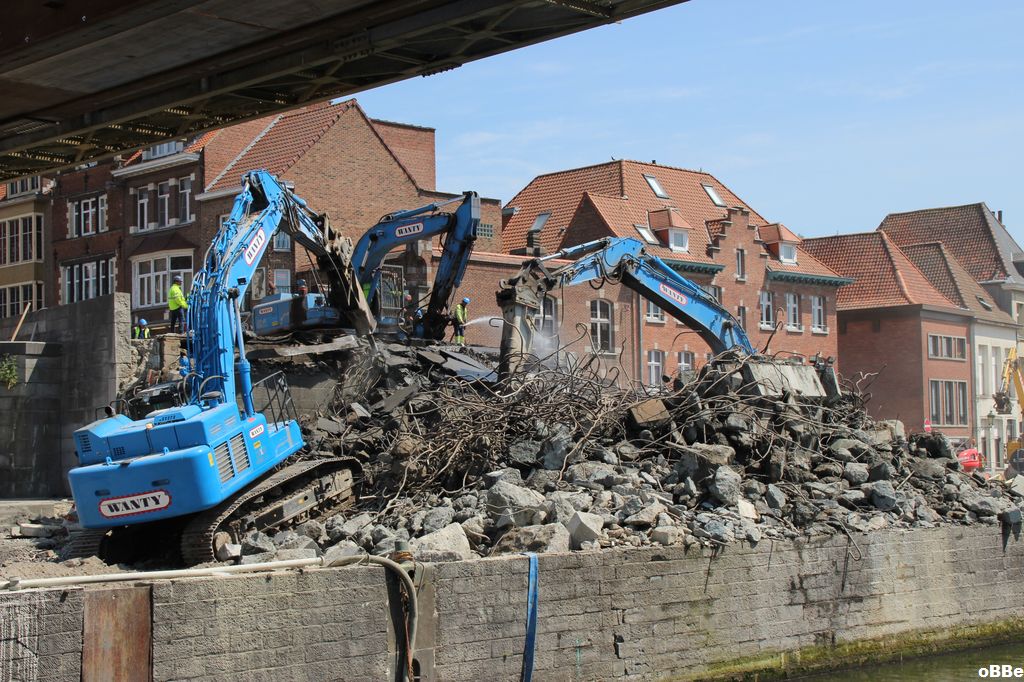

Un jour en déplacement et plus trace des poutres ...

J+1













[Obbe]

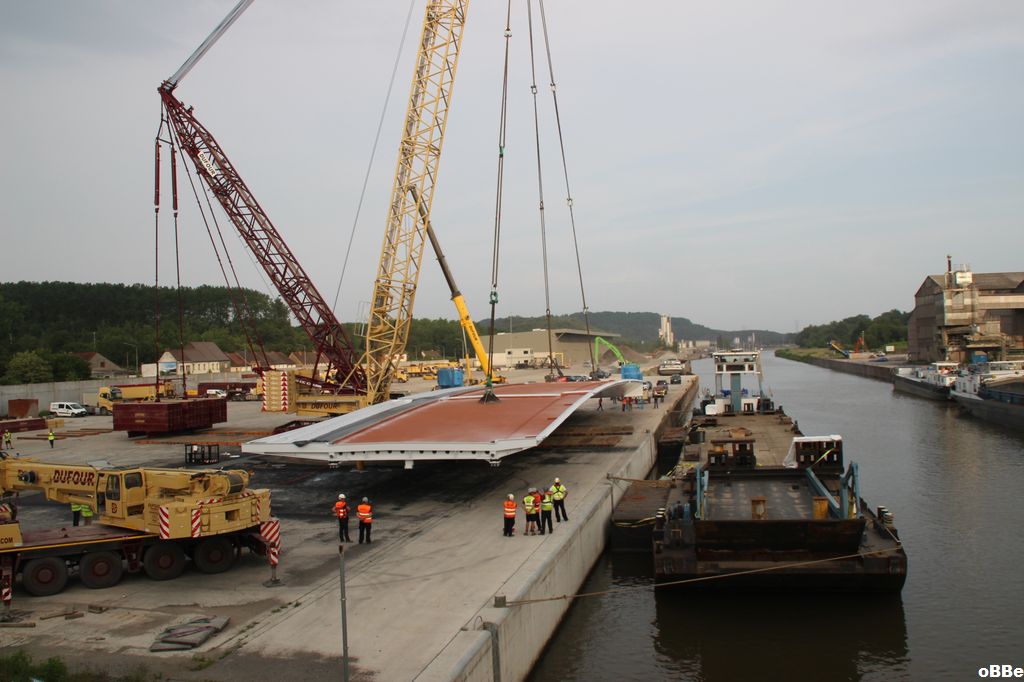

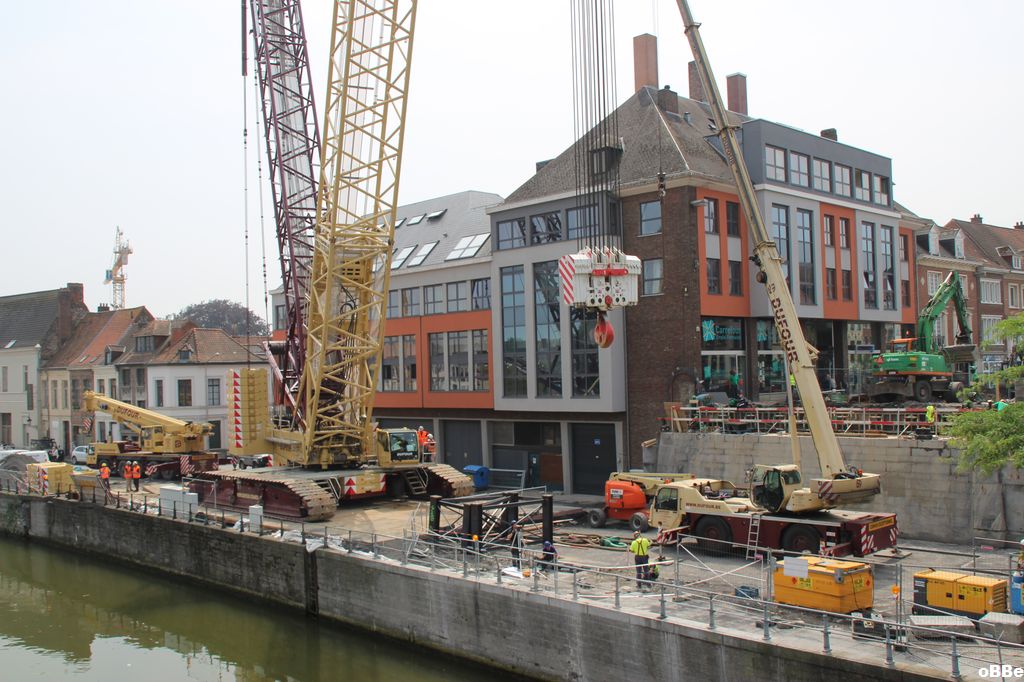

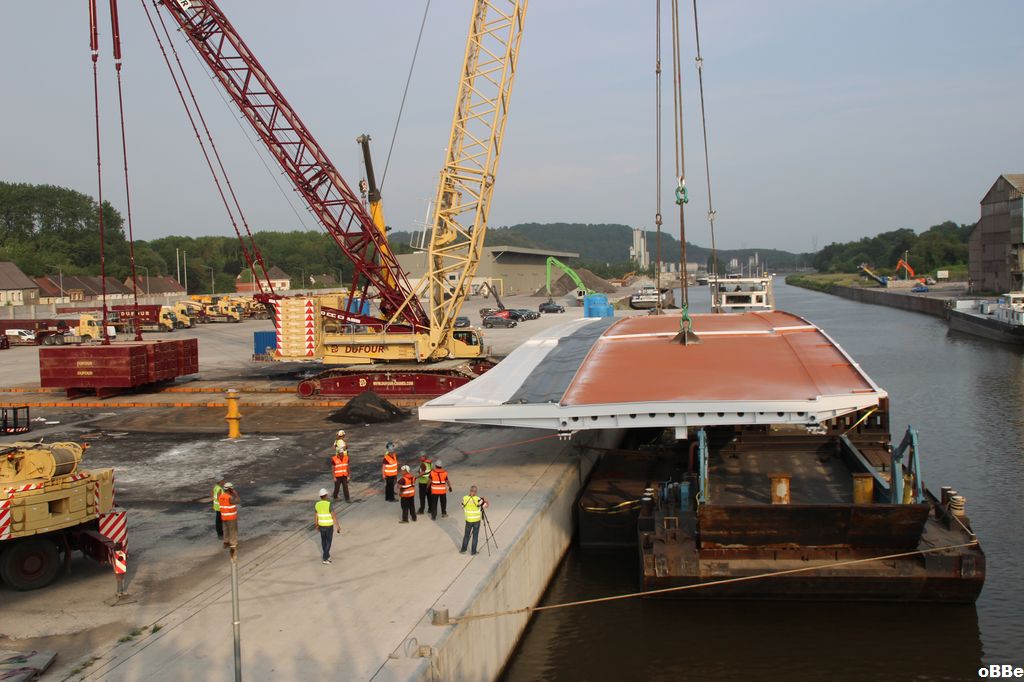

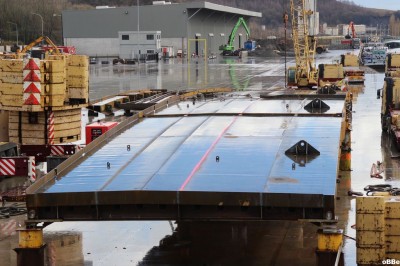

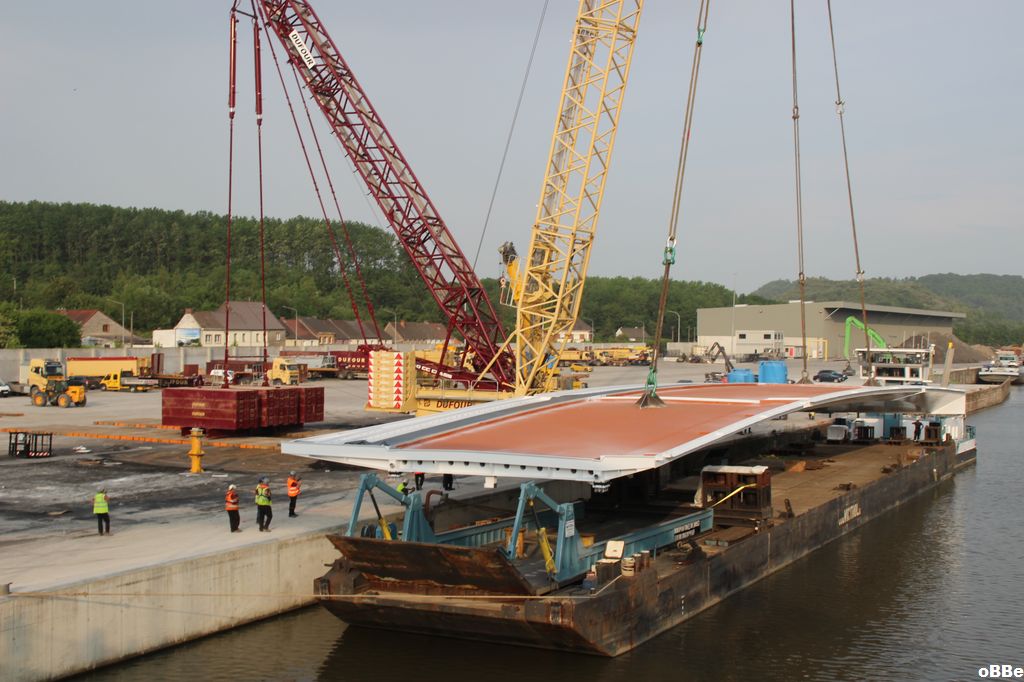

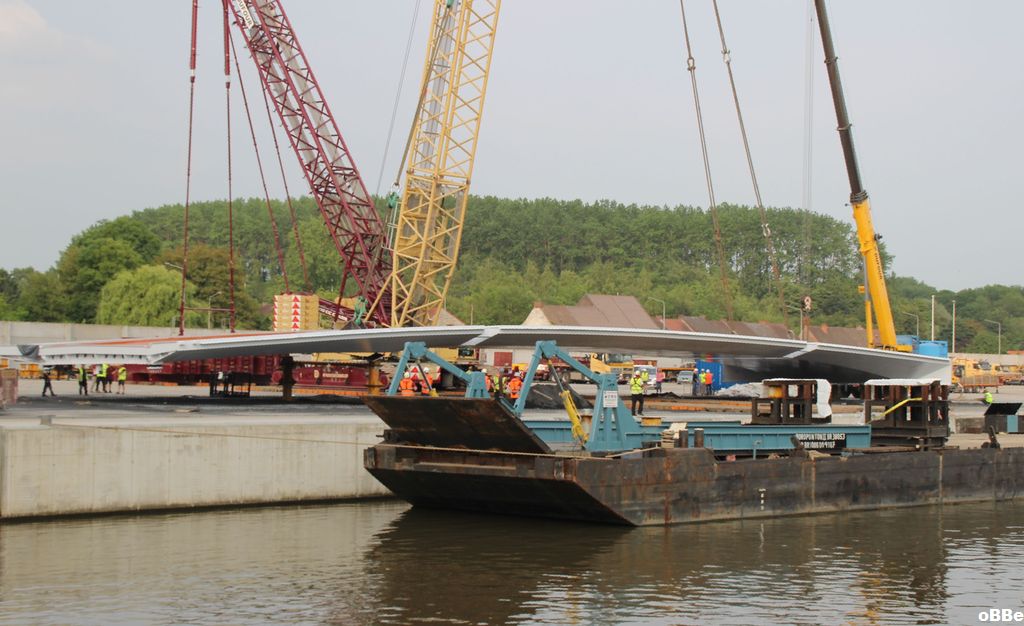

La mise en place c'est pour ce samedi 09/06/2018

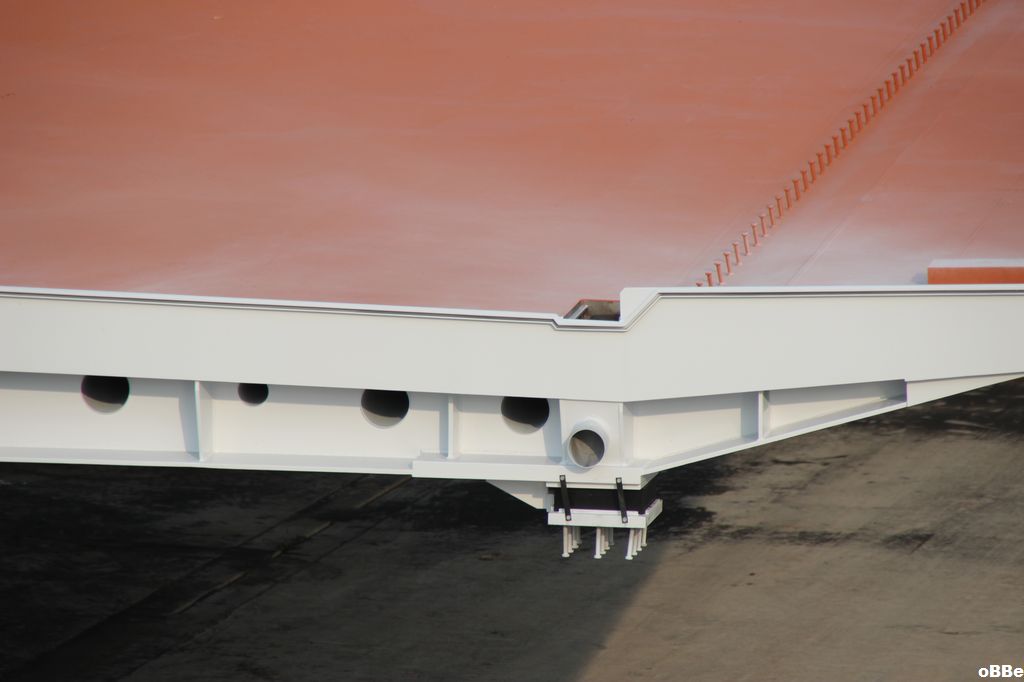

Et il est magnifique ....

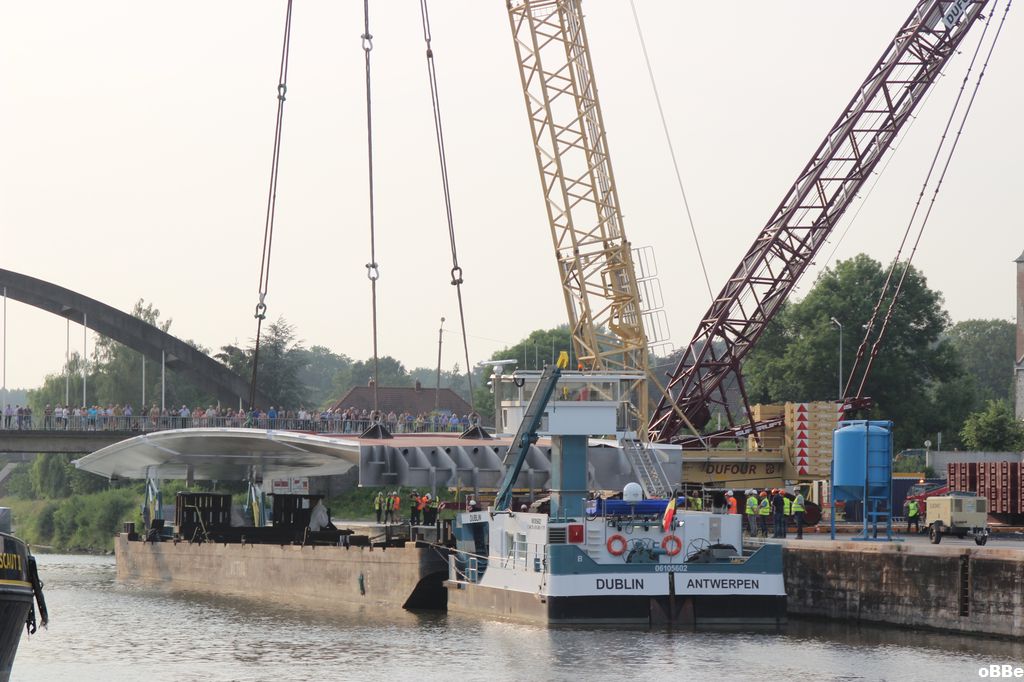

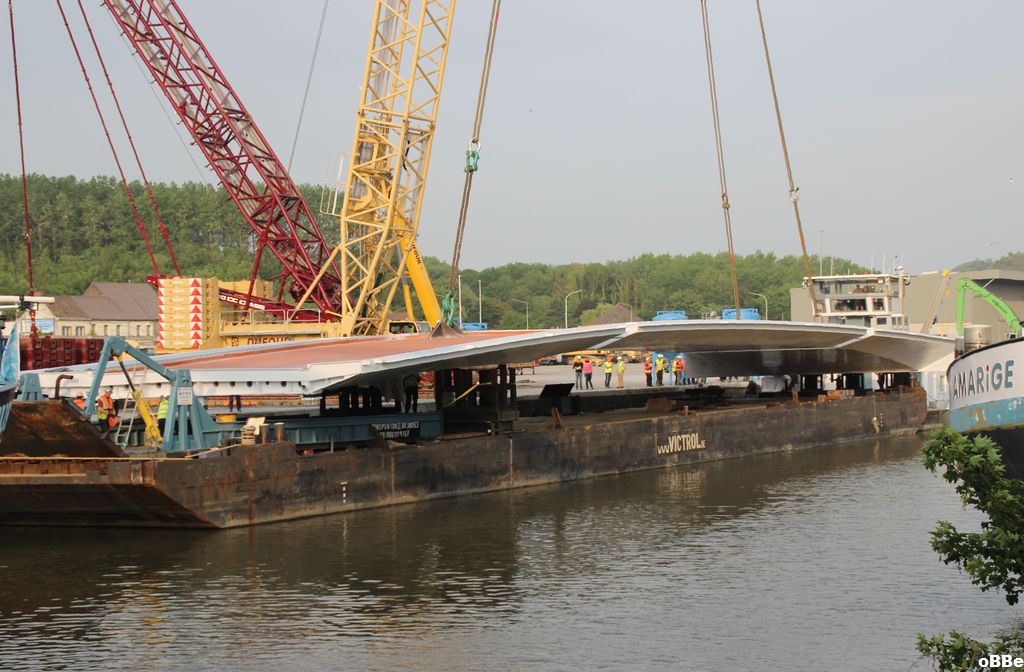

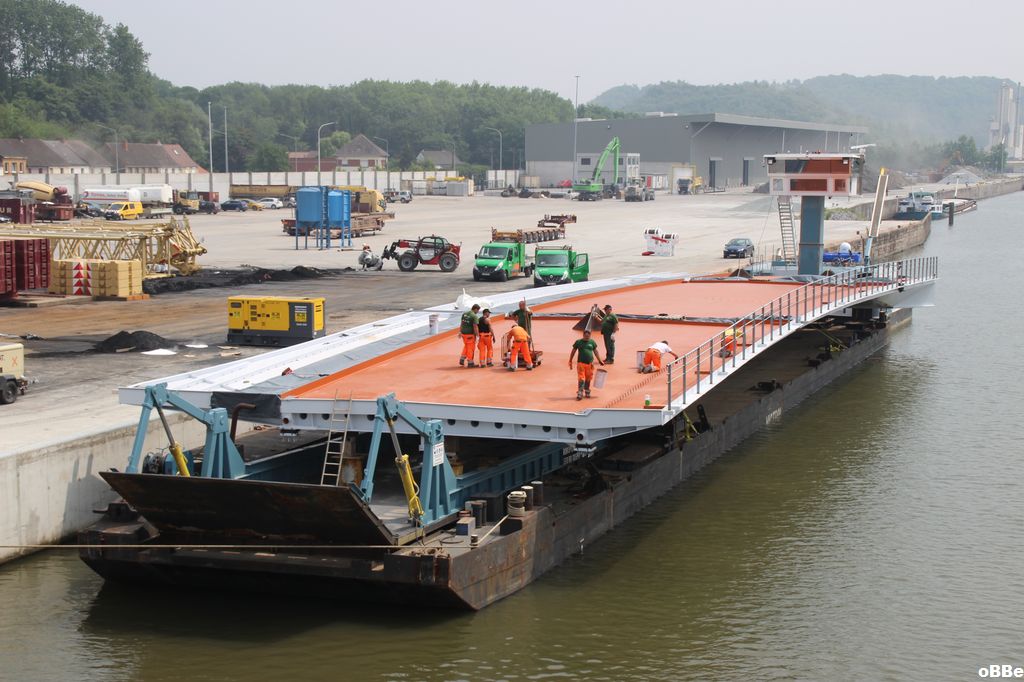

RoRo ponton II 6004167 Br 38053 68m x 10
Pousseur Dublin 6105602 14m21 x 8m69 71T
www.victrol.be

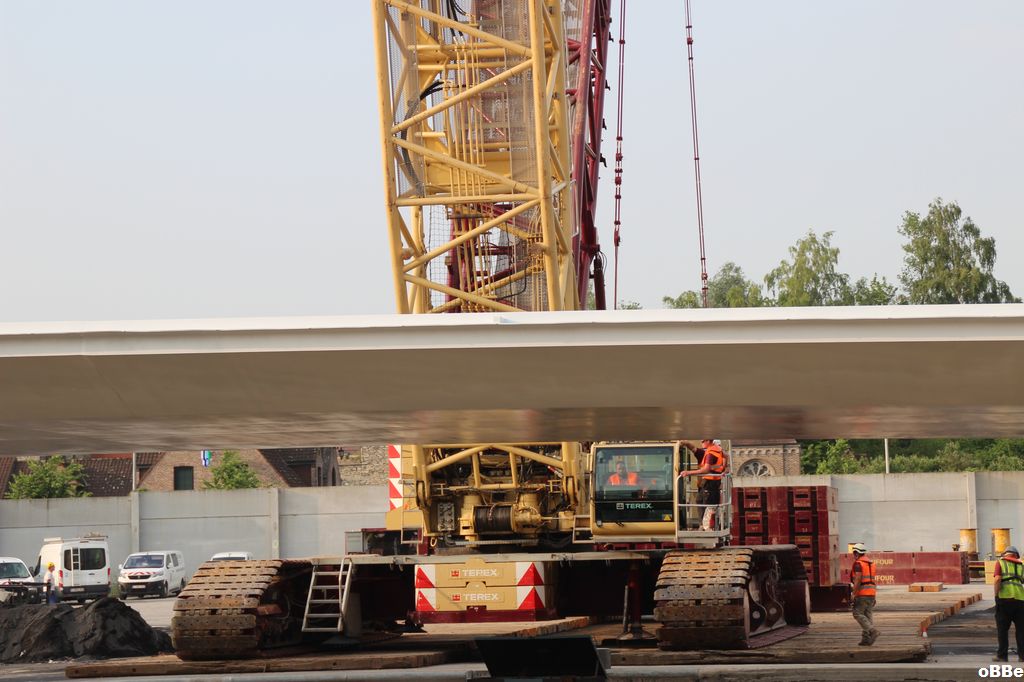

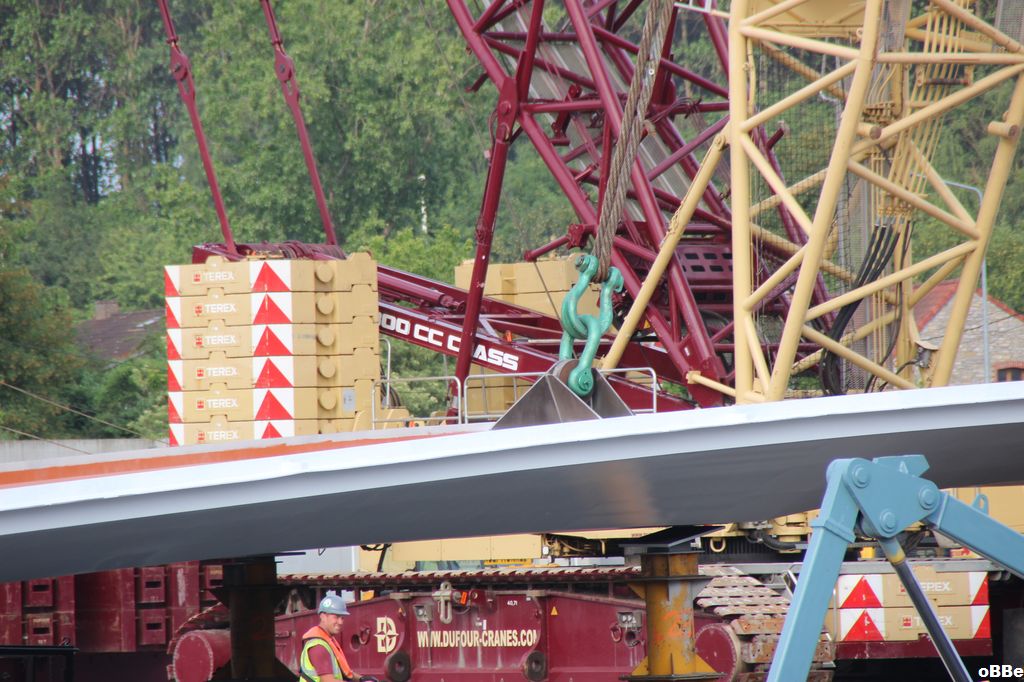

Terex CC3800 en super lift. Capacité maxi 650T à 12m

[Orvanne]

Merci Obbe!
Guy

[Obbe]

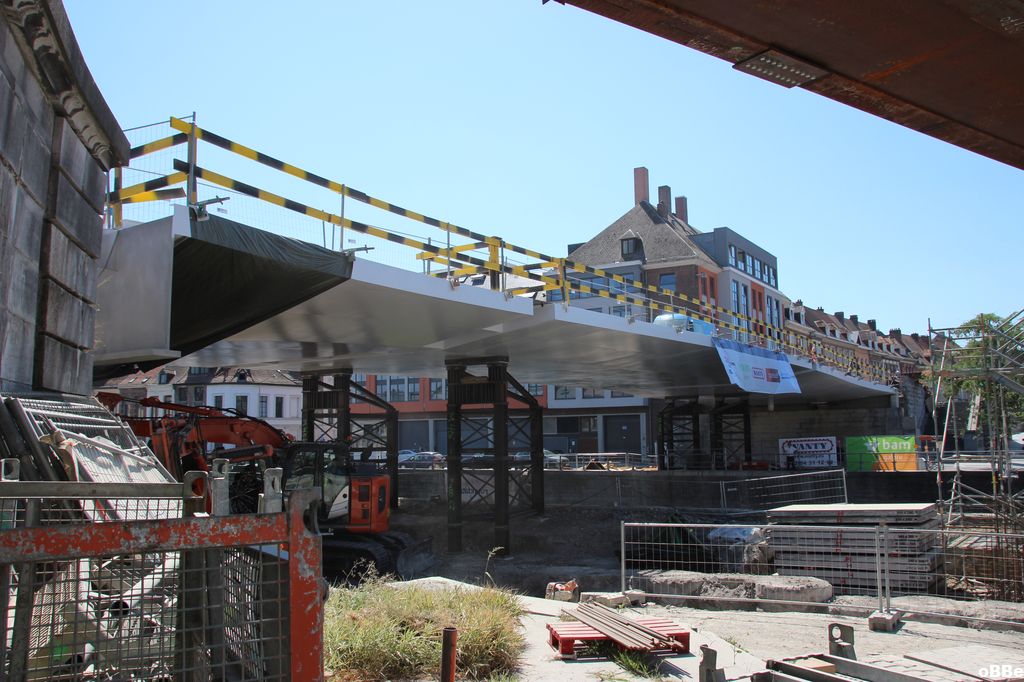

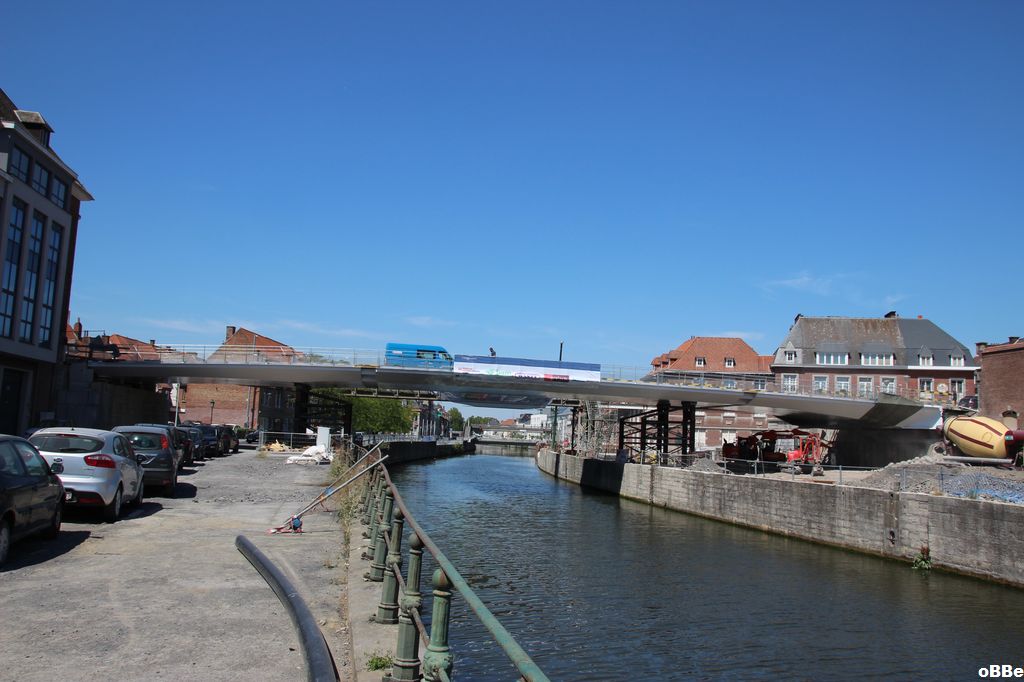

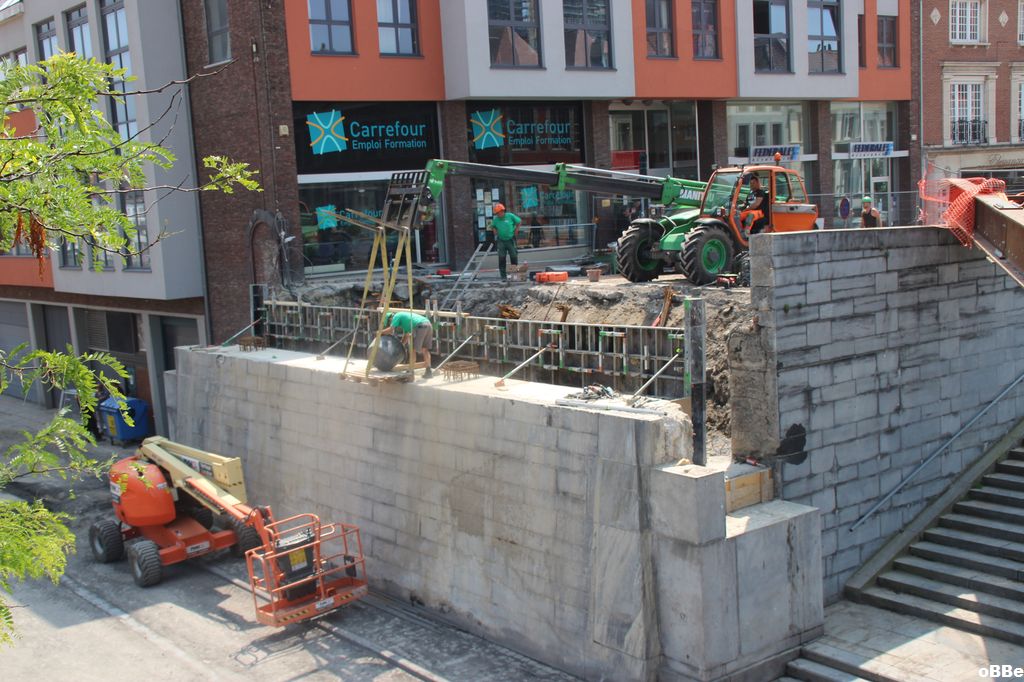

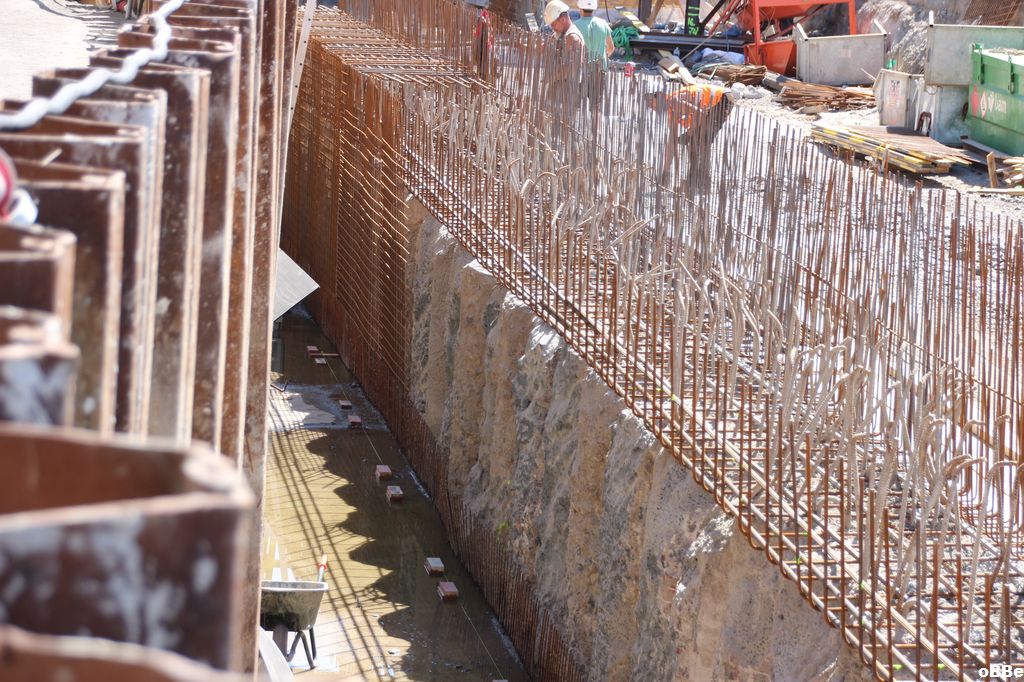

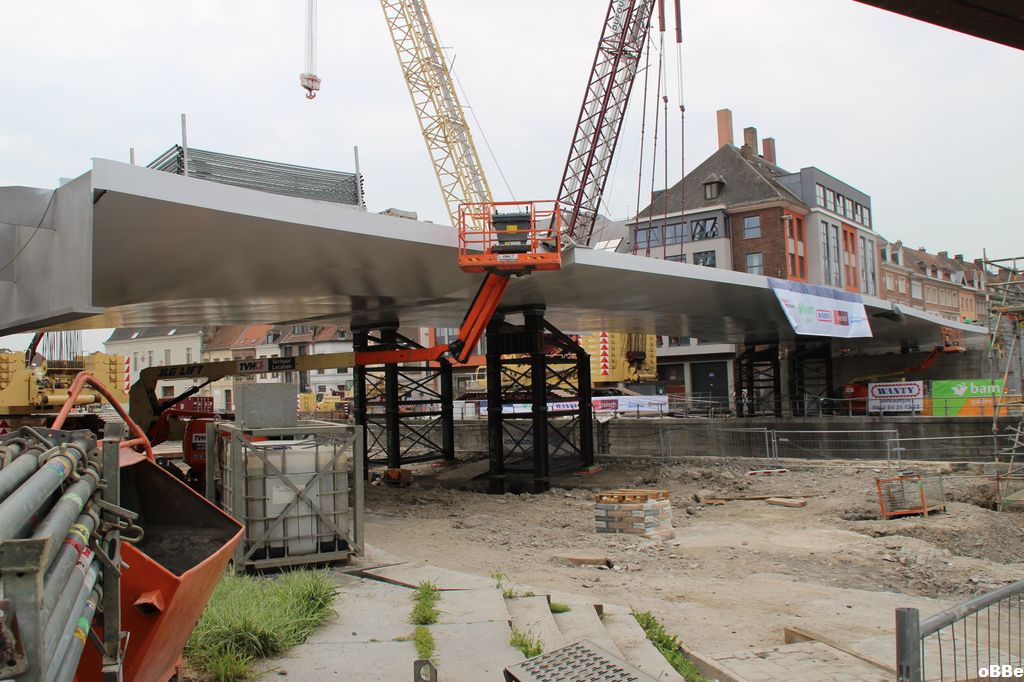

Après la dépose du pont sur ses appuis provisoires, on rentre déjà dans les phases de finition moins spectaculaires.

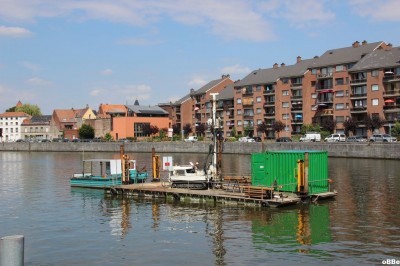

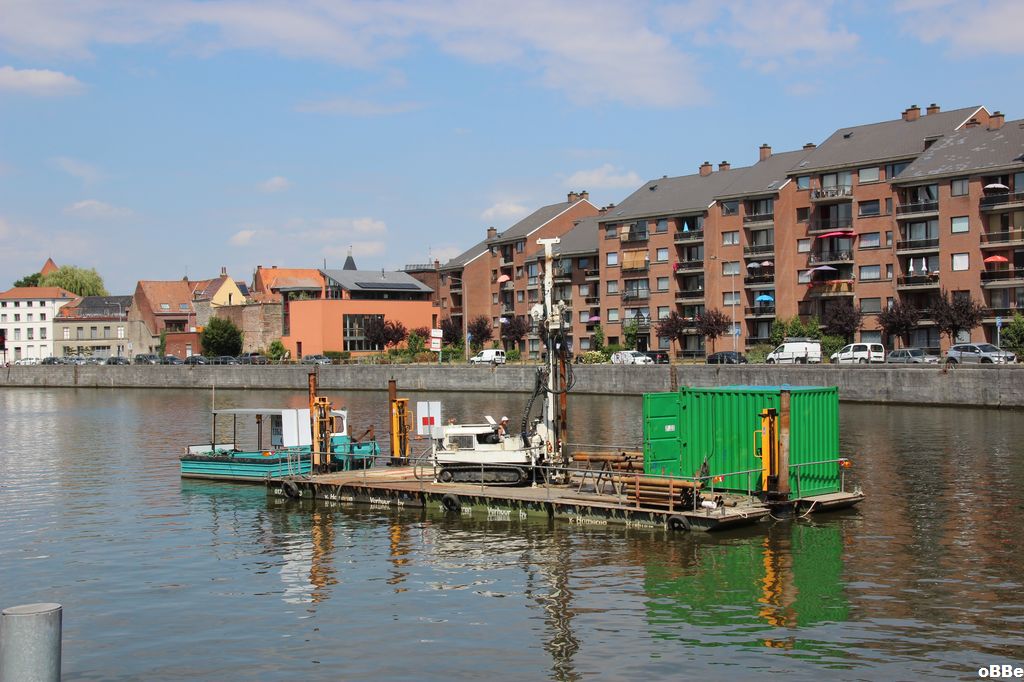

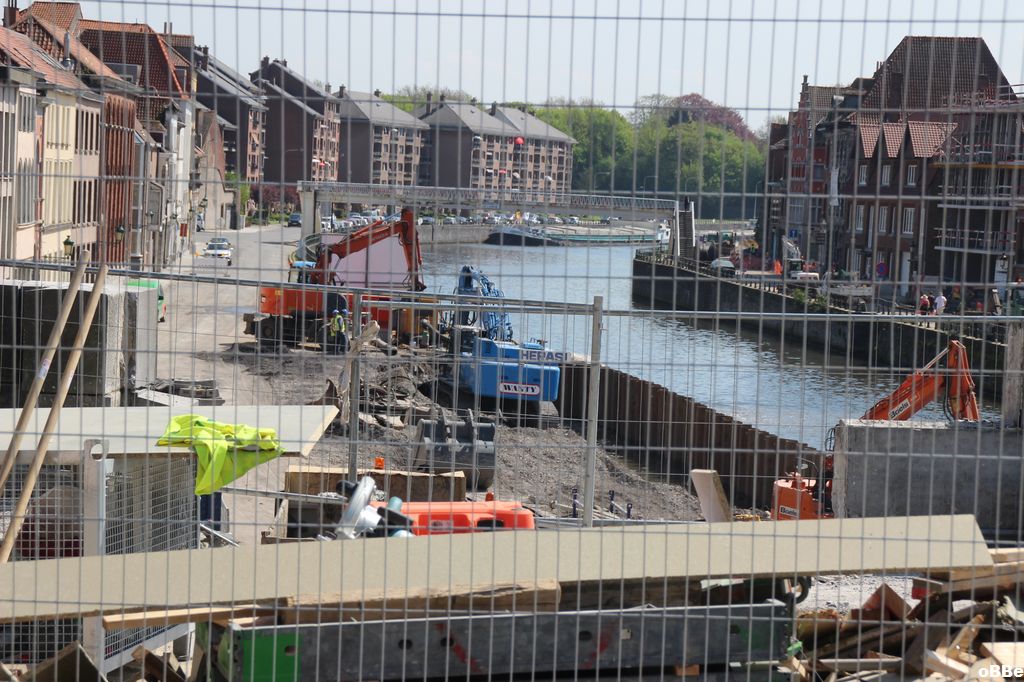

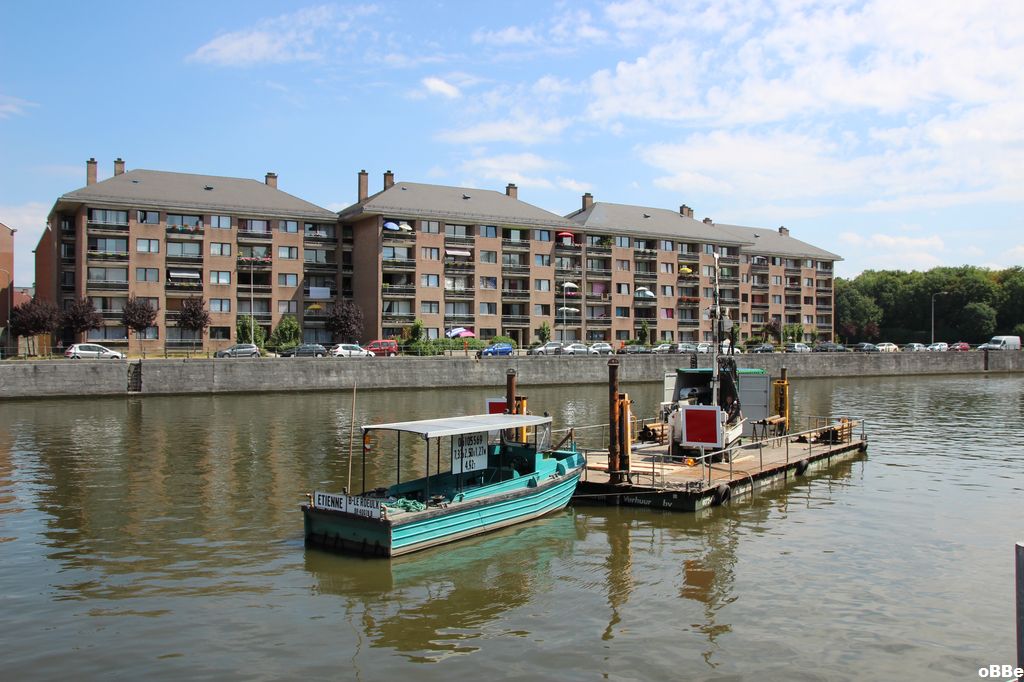

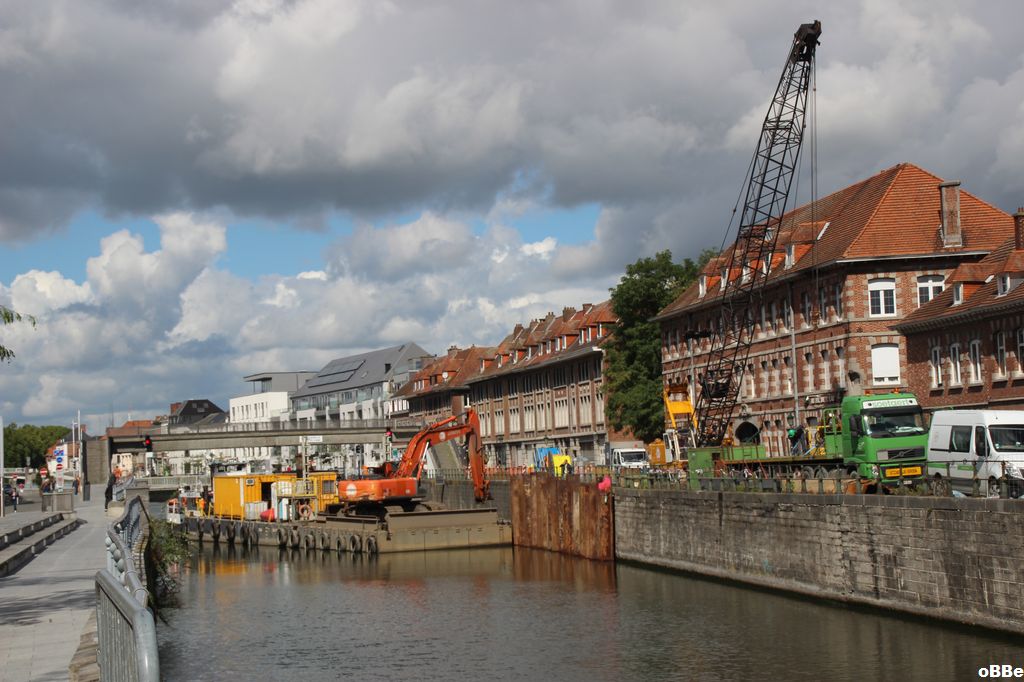

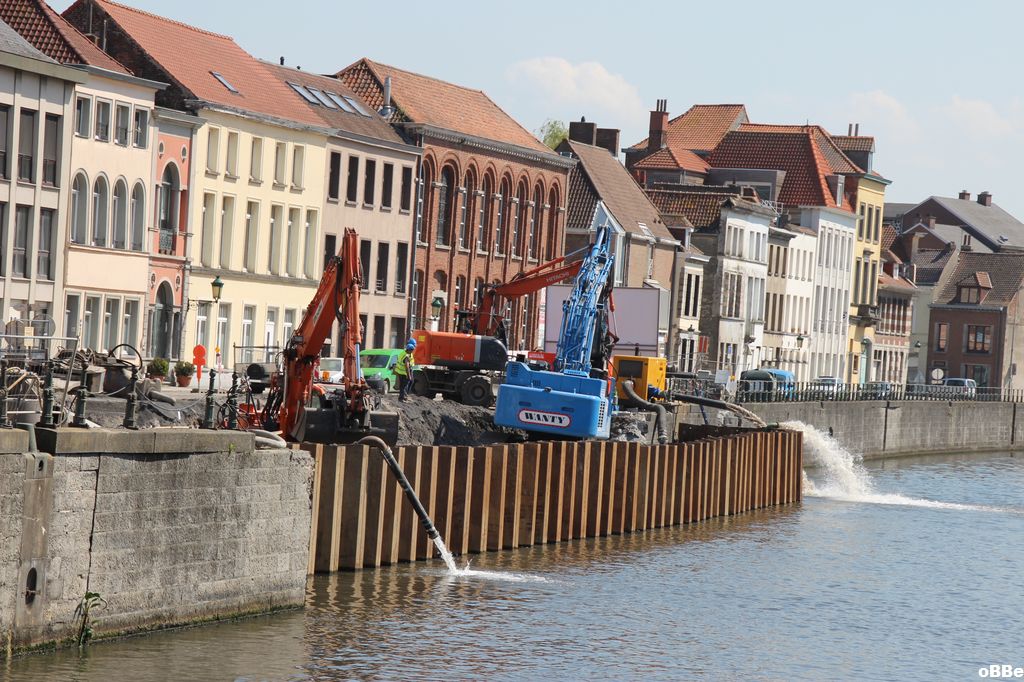

Début de la phase 2 au niveau de la halte des plaisances.



[Orvanne]

Que va t il y avoir en phase 2? je me souviens pour y être resté 2 nuits la halte de plaisance était assez loin en amont (mais proche du centre ville)

Guy

[Obbe]

Que va t il y avoir en phase 2? je me souviens pour y être resté 2 nuits la halte de plaisance était assez loin en amont (mais proche du centre ville)

Guy

Bonjour Guy,

La phase 2 coté eau, c'est la construction d'un môle de séparation entre la halte et chenal de navigation.
Ça évitera que les plaisances ne se fassent chahuter par les commerces un peu trop taquin!

Bernard
