Les écluses du canal de St DENIS

[kikipuce]

Le canal de St DENIS, a une longueur de 6.6km pour 28.34m de dénivelle
Il comprend sept écluses, ormis l'écluse N°1 du Pont de Flandre et ses 10m de dénivellé les 6 autres ont un dénivellé d'environ 3m

N°1 ECLUSE DU PONT DE FLANDRE

PA073075 (Copier).JPG (265.77 Kio) Vu 7449 fois

PA073077 (Copier).JPG (263.65 Kio) Vu 7449 fois

PA073078 (Copier).JPG (283.27 Kio) Vu 7449 fois

PA073079 (Copier).JPG (184.56 Kio) Vu 7449 fois

PA073080 (Copier).JPG (217.48 Kio) Vu 7449 fois

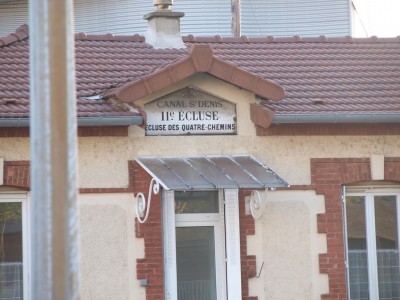

N°2 ECLUSE DES QUATRE CHEMINS

PA073085 (Copier).JPG (203.83 Kio) Vu 7449 fois

PA073081 (Copier).JPG (266.39 Kio) Vu 7449 fois

N°3 ECLUSE D'AUBERVILLIERS

PA073105 (Copier).JPG (277.8 Kio) Vu 7449 fois

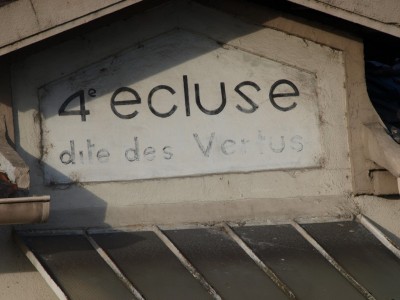

N°4 ECLUSE DITE DES VERTUS

PA073116 (Copier).JPG (175.07 Kio) Vu 7449 fois

PA073110 (Copier).JPG (242.34 Kio) Vu 7449 fois

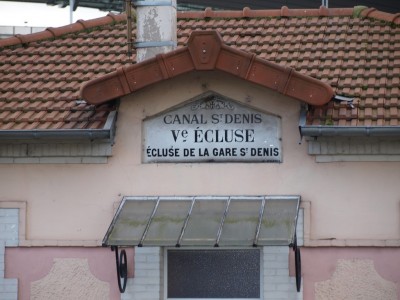

N°5 ECLUSE DE LA GARE SAINT DENIS

PA073119 (Copier).JPG (182.44 Kio) Vu 7449 fois

PA073117 (Copier).JPG (219.07 Kio) Vu 7449 fois

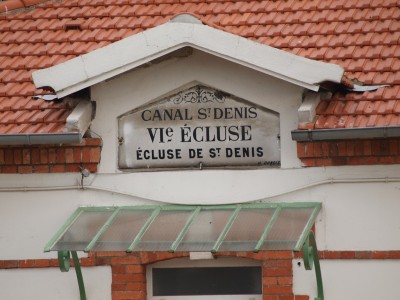

N°6 ECLUSE DE SAINT DENIS

PA073122 (Copier).JPG (198.23 Kio) Vu 7449 fois

PA073120 (Copier).JPG (199.93 Kio) Vu 7449 fois

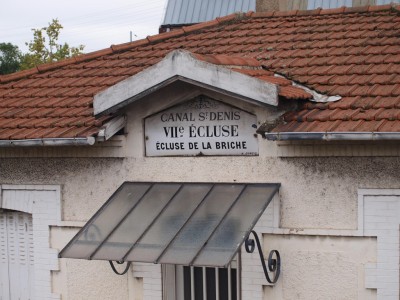

N°7 ECLUSE DE LA BRICHE

PA073133 (Copier).JPG (245.54 Kio) Vu 7449 fois

PA073132 (Copier).JPG (223.87 Kio) Vu 7449 fois

[Blue_Berry]

Merci pour ce reportage photos.
L'écluse de Flandres est ce que les Allemands appellent une "Schachtschleuse", une "écluse-puits". C'est à dire que sa porte aval ne fait pas toute sa hauteur, mais seulement la hauteur correspondant au tirant d'air maxi des bateaux, et s'appuie en sa partie supérieure sur un masque fixe en maçonnerie. En France, les écluses du Rhône sont de ce type, ainsi que, sur le réseau Freycinet, celles de Réchicourt (canal de la Marne au Rhin), de Crissey (canal du Centre), et de Bourg-le-Comte (canal de Roanne à Digoin). Sur un gabarit inférieur, celles de Villeneuve-sur-Lot et de Castelmoron, sur le Lot, sont aussi des écluses-puits. (voir http://projetbabel.org/fluvial/e.htm, descendre jusqu'à "écluse-puits")

[Statio]

sur ce forum il y a deja canal st-denis

[Baron (ex Dragon)]

A l'attention de Blue Berry, sur le Rhône il y a que quelques écluses de ce type :Bollène, Chato 9, Logis 9, Beauchastel, (Valence) et Pierre-Bénite.
Les autres sont des portes busquées(comme à Gervans.Beaucaire ...) ou type "brouette : Vaugris, Sablons, Caderousse et Avignon.
Baron

[Blue_Berry]

Le type "brouette", c'est la porte qui s'efface en coulissant dans la maçonnerie ?
L'"écluse à puits", ça concerne la porte aval uniquement, bien sûr.

[Baron (ex Dragon)]

Pour moi, je pensais que la porte amont de certaine écluse était sur le même principe :
- à l'amont l'on voit la porte (partie haute bien sûr) et ensuite la maçonnerie
-à l'aval c'est l’inverse (sas niveau amont ) la maçonnerie et ensuite la porte levante.
La porte brouette (amont et aval sur Sablons, Caderousse,Avignon...) rentre dans la maçonnerie à gauche ou à droite, suivant la configuration de l'écluse.
Baron

[Eddy]

Sympa ton reportage Kikipuce !
