Messagepar gaëtan » Mar 16 Avr 2013 10:16

Bonjour,
Je viens vous présenté mon nouveau projet, que je ne savais pas trop comment abordé vue les forme qui sont un peu moins courante que celle que je fais habituellement.

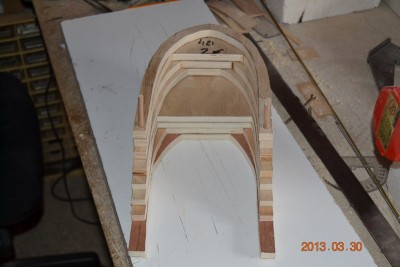

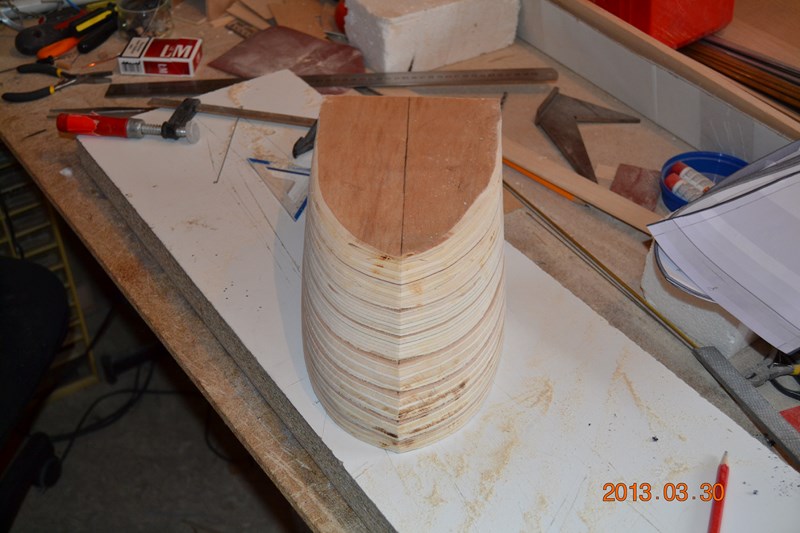

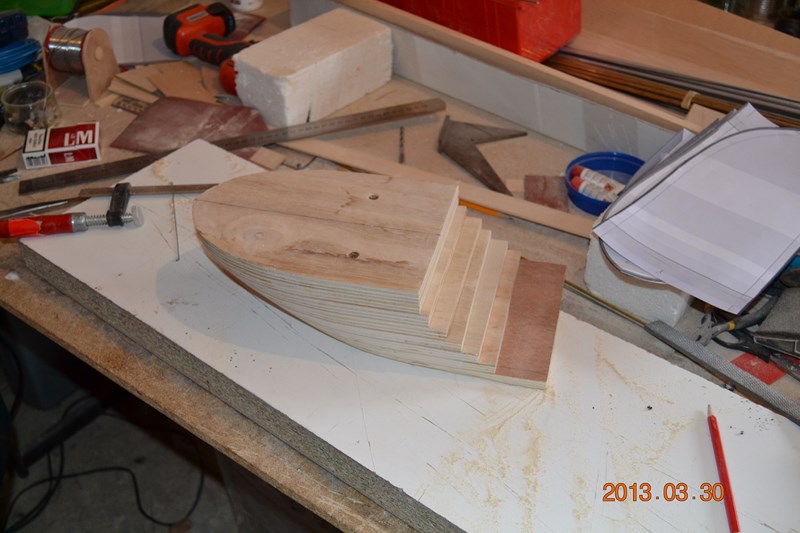

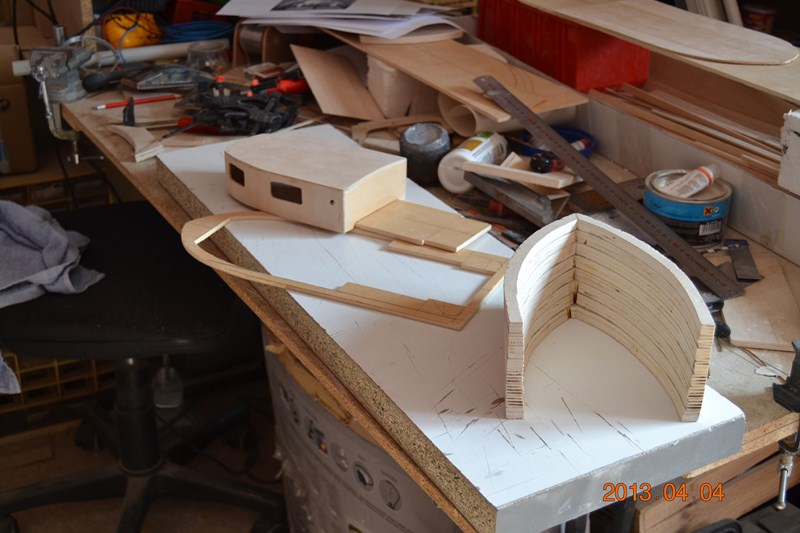

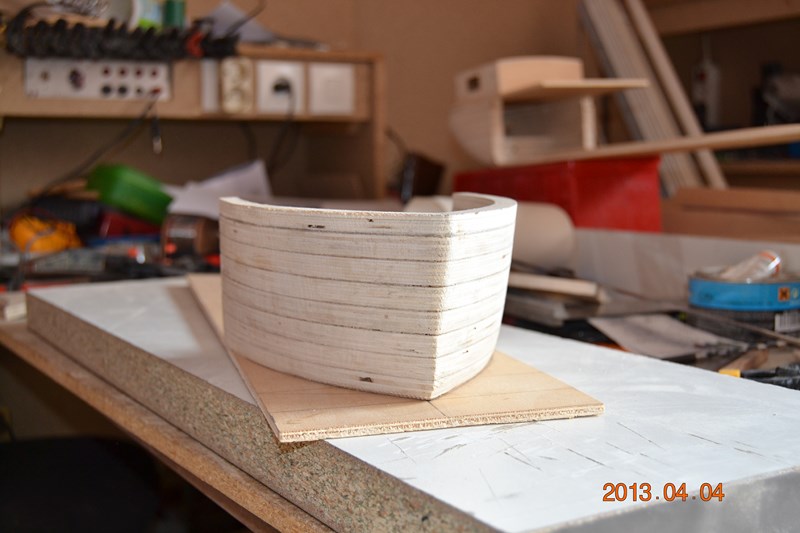

Je me suis donc décidé pour une construction dite en escalier, une première pour moi, ça parait facile mais il faut bien préparer ces pièces, dans un premier temps les coupés dont l’arrondie que l’on veut obtenir (toute les pièces avec le même arrondie) on suite les superposés avec un décalage pour arriver au déport que l’on veut, dans mon cas 4 mm, fixé toutes les pièces ensemble avec une vis puis finition a la râpe a bois (une bonne râpe) une fois fini enlevé les vis puis coupé l’intérieur on laissant 1 cm laisser également un peu de matière à l’endroit des gouvernails (safran ) et de l’arbre d’hélice pour un bon maintien, collé les pièce les unes sur les autre.
IMPORTANT coupé la pièce supérieur 3 mm plus petite que les autre de façon à pouvoir collé les fargues (partie haute à l’avant et à l’arrière du bateau).
Prévoyez ces pièces de longueur suffisante pour on suite les coupés à distance égal qui vous permettra de collé une plaque inférieure sur les bords de trois millimètre ou viendrons ce fixé les bordailles (bordé) et qui fera également aussi office de cloison étanche.
Idem pour la partie avant.
Cela parait fastidieux mais avec des bons outils ça va le faire.
a bientôt pour la suite


amicalement Gaëtan
Avatar de l’utilisateur
gaëtan
Membre aux multiples messages ;-)
Membre aux multiples messages ;-)

Messages: 1568
Inscription: Sam 19 Juil 2008 08:23
Localisation: neuf-brisach 68

Re: nouvelle construction

Messagepar Philoumomo » Ven 26 Avr 2013 17:51

bonsoir ,
de très bonnes explications
bon courage a toi pour la suite
tu as des photos du modèle que tu veux réaliser
Philoumomo
Visiteur frequent
Visiteur frequent

Messages: 22
Inscription: Dim 13 Déc 2009 12:04

Re: nouvelle construction

Messagepar gaëtan » Ven 26 Avr 2013 20:05

oui bien sur je dirais même bien plus que j'en ai jamais eu, ci le sujet t'intéresse je mettrais d'autre cliché, car pour le moment le sujet a lever peu d' intérêt , si non je posterais sur mon blog
amicalement Gaëtan
Avatar de l’utilisateur
gaëtan
Membre aux multiples messages ;-)
Membre aux multiples messages ;-)

Messages: 1568
Inscription: Sam 19 Juil 2008 08:23
Localisation: neuf-brisach 68

Re: nouvelle construction

Messagepar ANDY » Ven 26 Avr 2013 20:20

Bonsoir
Detrompe toi Gaétan même si on ne réagi pas la progression de la constructif en intéresse plus d'un dont m'a personne alors continu de me faire découvrir ton projet stp j'apprend pour l'avenir merci
Amicalement ANDY
Avatar de l’utilisateur
ANDY
Membre aux multiples messages ;-)
Membre aux multiples messages ;-)

Messages: 3832
Inscription: Mar 28 Juil 2009 09:09
Localisation: en navigation sur le borneo

Re: nouvelle construction

Messagepar gaëtan » Ven 26 Avr 2013 22:18

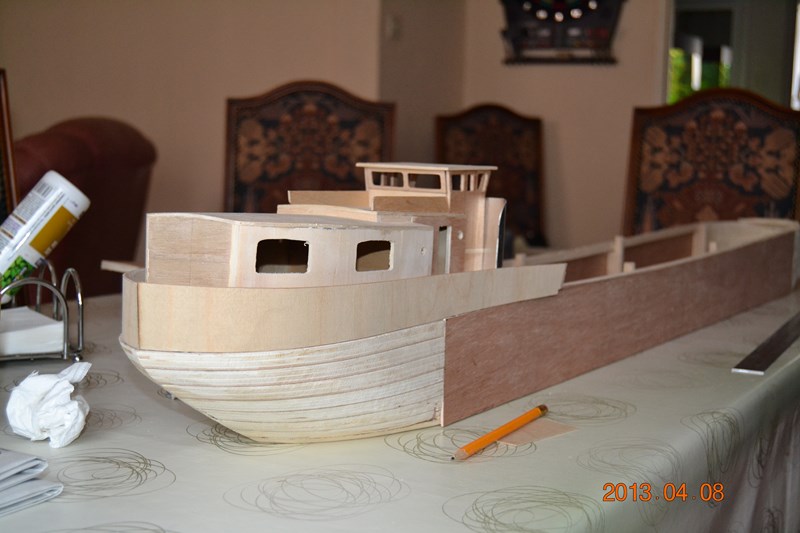

ok Andy pas de problème je vais développé, j'ai encore quelques images que je vous joindrez dans peu de temps qui commence sérieusement a dessiné le type de ce bateau, un indice ? allé va pour un indice chantier Belge.
a + bonne soirée
amicalement Gaëtan
Avatar de l’utilisateur
gaëtan
Membre aux multiples messages ;-)
Membre aux multiples messages ;-)

Messages: 1568
Inscription: Sam 19 Juil 2008 08:23
Localisation: neuf-brisach 68

Re: nouvelle construction

Messagepar ANDY » Sam 27 Avr 2013 07:42

gaëtan a écrit: allé va pour un indice chantier Belge.
a + bonne soirée


un TAMISE ?
Amicalement ANDY
Avatar de l’utilisateur
ANDY
Membre aux multiples messages ;-)
Membre aux multiples messages ;-)

Messages: 3832
Inscription: Mar 28 Juil 2009 09:09
Localisation: en navigation sur le borneo

Re: nouvelle construction

Messagepar gaëtan » Sam 27 Avr 2013 08:28

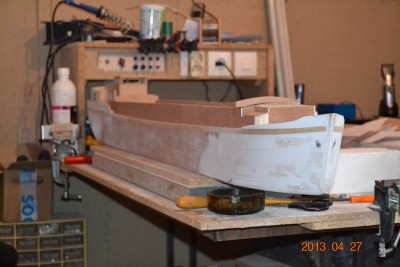

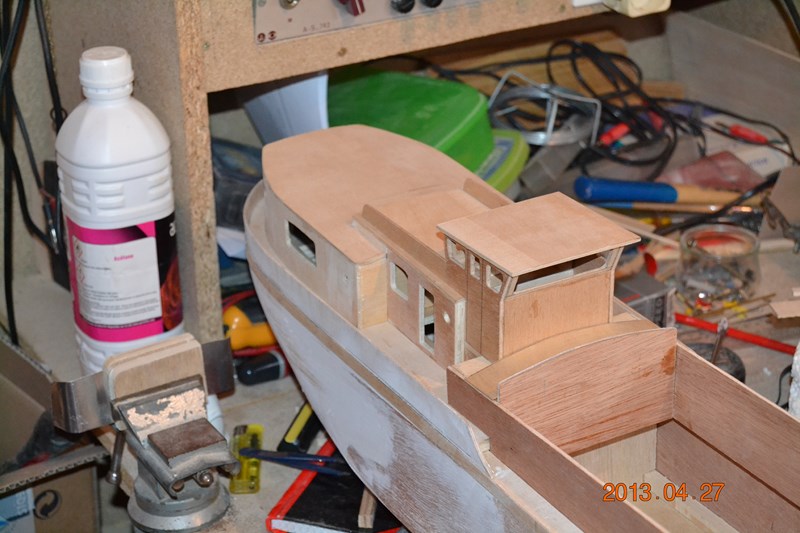

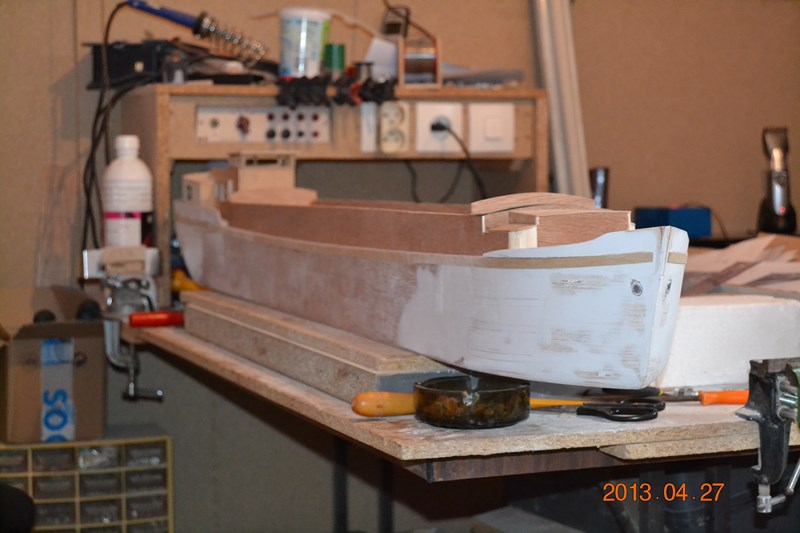

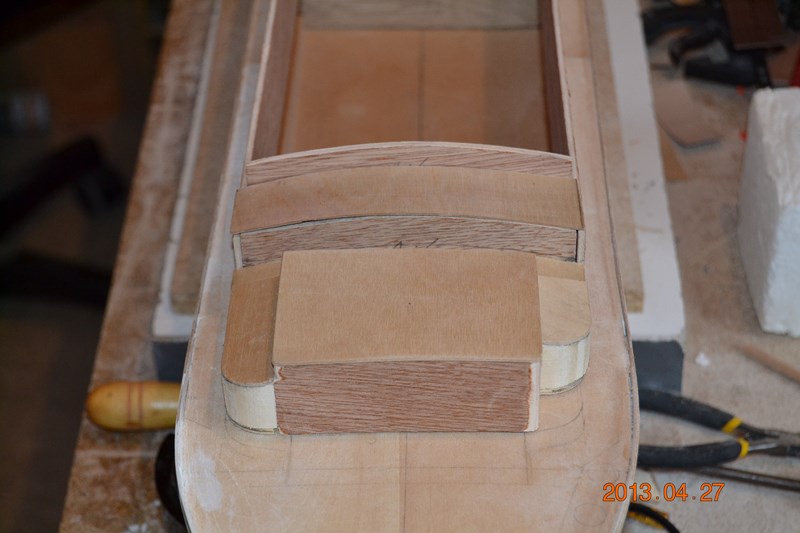

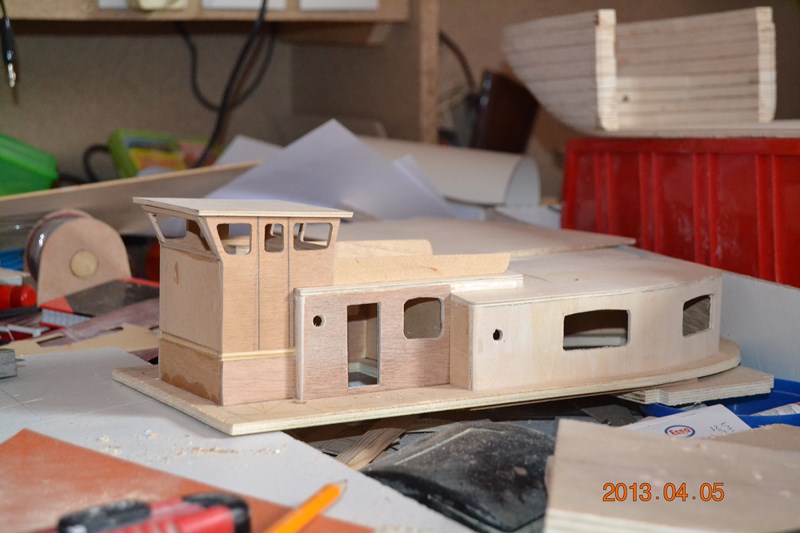

salut Andy voila deux ou trois image qui te parlerons




je pense que tu a trouvé Andy
amicalement Gaëtan
Avatar de l’utilisateur
gaëtan
Membre aux multiples messages ;-)
Membre aux multiples messages ;-)

Messages: 1568
Inscription: Sam 19 Juil 2008 08:23
Localisation: neuf-brisach 68

Re: nouvelle construction

Messagepar Eddy » Sam 27 Avr 2013 16:36

ANDY a écrit:Bonsoir
Detrompe toi Gaétan même si on ne réagi pas la progression de la constructif en intéresse plus d'un dont m'a personne alors continu de me faire découvrir ton projet stp j'apprend pour l'avenir merci


Suis complètement d'accord avec Andy, même si on dit rien... on observe et on attend :D
Vagussement vôtre,
Eddy

N'oubliez pas de visiter le site VAGUS-VAGRANT
Avatar de l’utilisateur
Eddy
Administrateur
Administrateur

Messages: 17227
Inscription: Mer 7 Juin 2006 18:01
Localisation: Pont sur Yonne (89)

Re: nouvelle construction

Messagepar gaëtan » Sam 27 Avr 2013 19:53

ok merci brave gens pour votre support morale, je pense que je n'ai pas besoin de vous dire de quel type de bateau dans il est question ou alors il faut que je revois ma copie, mais j'avoue qu'il est beaucoup plus difficile a faire qu'un petit synthe ou un tamsa, je parle des formes un peu particulière suivant l'angle ou ont les regardes je me demande parfois ci je ne suis pas a côté mais au regard de mon relevé de côte je me dit que la ressemblance devrais être là si non ma réputation va en prendre un coup :lol: .
a+
amicalement Gaëtan
Avatar de l’utilisateur
gaëtan
Membre aux multiples messages ;-)
Membre aux multiples messages ;-)

Messages: 1568
Inscription: Sam 19 Juil 2008 08:23
Localisation: neuf-brisach 68

Re: nouvelle construction

Messagepar Eddy » Sam 27 Avr 2013 20:01

Tu le fais à quelle longueur ce BURCHT ??? :mrgreen: :mrgreen:

Tu as le choix entre trois dimensions, je pense que tu l'as côté aux dernières dimensions connues ? :D
Vagussement vôtre,
Eddy

N'oubliez pas de visiter le site VAGUS-VAGRANT
Avatar de l’utilisateur
Eddy
Administrateur
Administrateur

Messages: 17227
Inscription: Mer 7 Juin 2006 18:01
Localisation: Pont sur Yonne (89)

Re: nouvelle construction

Messagepar gaëtan » Sam 27 Avr 2013 20:27

Eddy a écrit:Tu le fais à quelle longueur ce BURCHT ??? :mrgreen: :mrgreen:

Tu as le choix entre trois dimensions, je pense que tu l'as côté aux dernières dimensions connues ? :D


je le fait aux 1/32 eme et non il ne sera pas a la dernière côte connue il ne sera même pas a la deuxième côte connue, d'après mes info il faisais a l'origine 47 m j'ai pris cette dimension pour facilité le transport lors de sortie de navigation 1,50 m c'est déjà pas mal, après il faut prévoir un break, ci fait avec ces côte actuel il ferait 1,99 m et je ne sais ci cela ne ferais un espèce de grand cigare pas forcément esthétique a cause de ça faible largeur :wink:
amicalement Gaëtan
Avatar de l’utilisateur
gaëtan
Membre aux multiples messages ;-)
Membre aux multiples messages ;-)

Messages: 1568
Inscription: Sam 19 Juil 2008 08:23
Localisation: neuf-brisach 68

Re: nouvelle construction

Messagepar gaëtan » Sam 27 Avr 2013 20:28

ha j'oublier bravo pour le chantier :1850:
pour info il sera a Montereau le 1er ou le 2 Mai
amicalement Gaëtan
Avatar de l’utilisateur
gaëtan
Membre aux multiples messages ;-)
Membre aux multiples messages ;-)

Messages: 1568
Inscription: Sam 19 Juil 2008 08:23
Localisation: neuf-brisach 68

Re: nouvelle construction

Messagepar Eddy » Sam 27 Avr 2013 20:31

C'est clair, tu as eu raison de rester en 47m pour tous les arguments que tu donnes, surtout le transport !! :mrgreen:

PS : Prévois tu une coupure au milieu afin de l'emmener de Belgique sur le Rhône ??? :1757: :1757:

Bah moi le 1er ou le 2 je risque d'être à la Clinique de l'Alma à Paris, ou à celle de Sens.... donc pas de photo possible :(
Vagussement vôtre,
Eddy

N'oubliez pas de visiter le site VAGUS-VAGRANT
Avatar de l’utilisateur
Eddy
Administrateur
Administrateur

Messages: 17227
Inscription: Mer 7 Juin 2006 18:01
Localisation: Pont sur Yonne (89)

Re: nouvelle construction

Messagepar gaëtan » Sam 27 Avr 2013 20:33

figure toi que j'y est pensé ci je l'aurais fait a la dernière côte connue :1757:
amicalement Gaëtan
Avatar de l’utilisateur
gaëtan
Membre aux multiples messages ;-)
Membre aux multiples messages ;-)

Messages: 1568
Inscription: Sam 19 Juil 2008 08:23
Localisation: neuf-brisach 68

Re: nouvelle construction

Messagepar gaëtan » Sam 27 Avr 2013 20:35

Eddy a écrit:C'est clair, tu as eu raison de rester en 47m pour tous les arguments que tu donnes, surtout le transport !! :mrgreen:

PS : Prévois tu une coupure au milieu afin de l'emmener de Belgique sur le Rhône ??? :1757: :1757:

Bah moi le 1er ou le 2 je risque d'être à la Clinique de l'Alma à Paris, ou à celle de Sens.... donc pas de photo possible :(


je te passe un coup de fil demain ci ça va pour toi, pour prendre de tes nouvelles plus en détail
